1. （1）斜材はコッターピンで接合されている．コッターピンは斜材への引張力の導入に使用されていたと推測される．
2. （2）弦材はT型断面，斜材は平板断面及び十字断面を使用している.
3. （3）英国式から米国式への移行期の米風英製トラス（他に穂高川橋梁，砥川橋梁，岩田橋，越路橋，不動沢橋の5橋が現存）．
参考文献
1. （1）成瀬輝男編：鉄の橋百選，東京堂出版，pp.42-43，1994.
2. （2）小野田滋：異端のイギリス製トラス，鉄道ファン，交友社，第692号，p.120，2018.12
その他情報
1. （1）1896年に日本鉄道土浦線隅田川橋梁として架設された．
2. （2）1929年に江ヶ崎跨線橋として架け替えられ，道路橋として使用された．
3. （3）その後，2013年に霞橋として架け替えられた．200ftトラス（オリジナル）を道路橋示方書に準じた耐荷力を有する100ftの道路橋として再生され，元の支承も復元されている．
文化財等
1. （1）日本の近代土木遺産－現存する重要な土木構造物2800選
集覧URL

写真

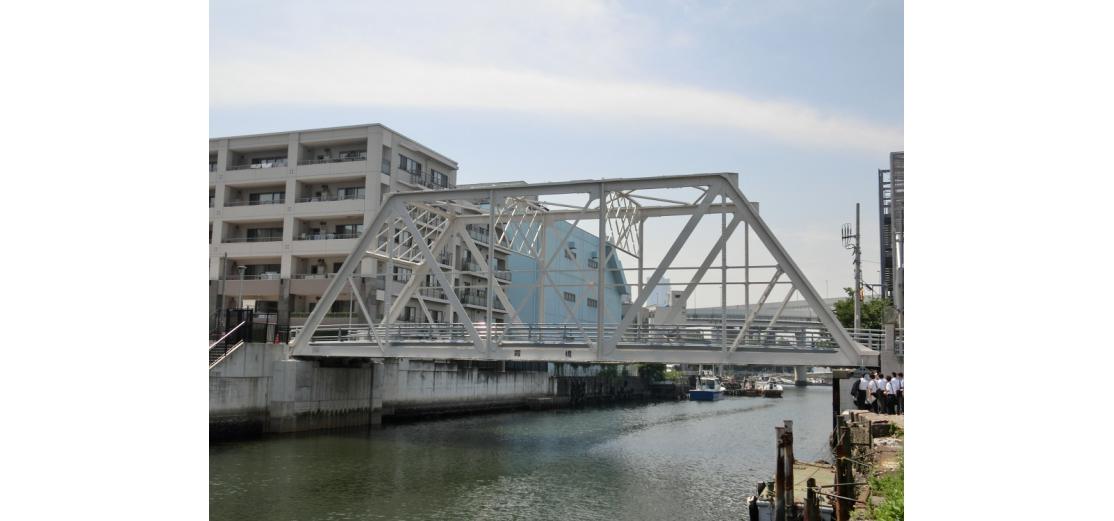

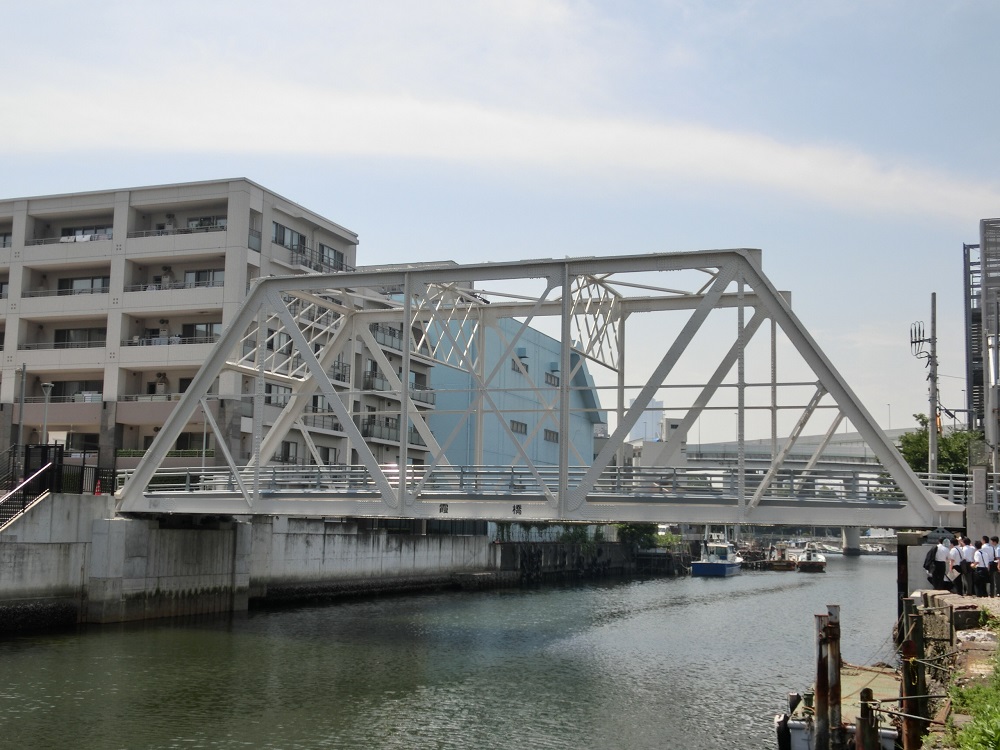

撮影:2013年拡大

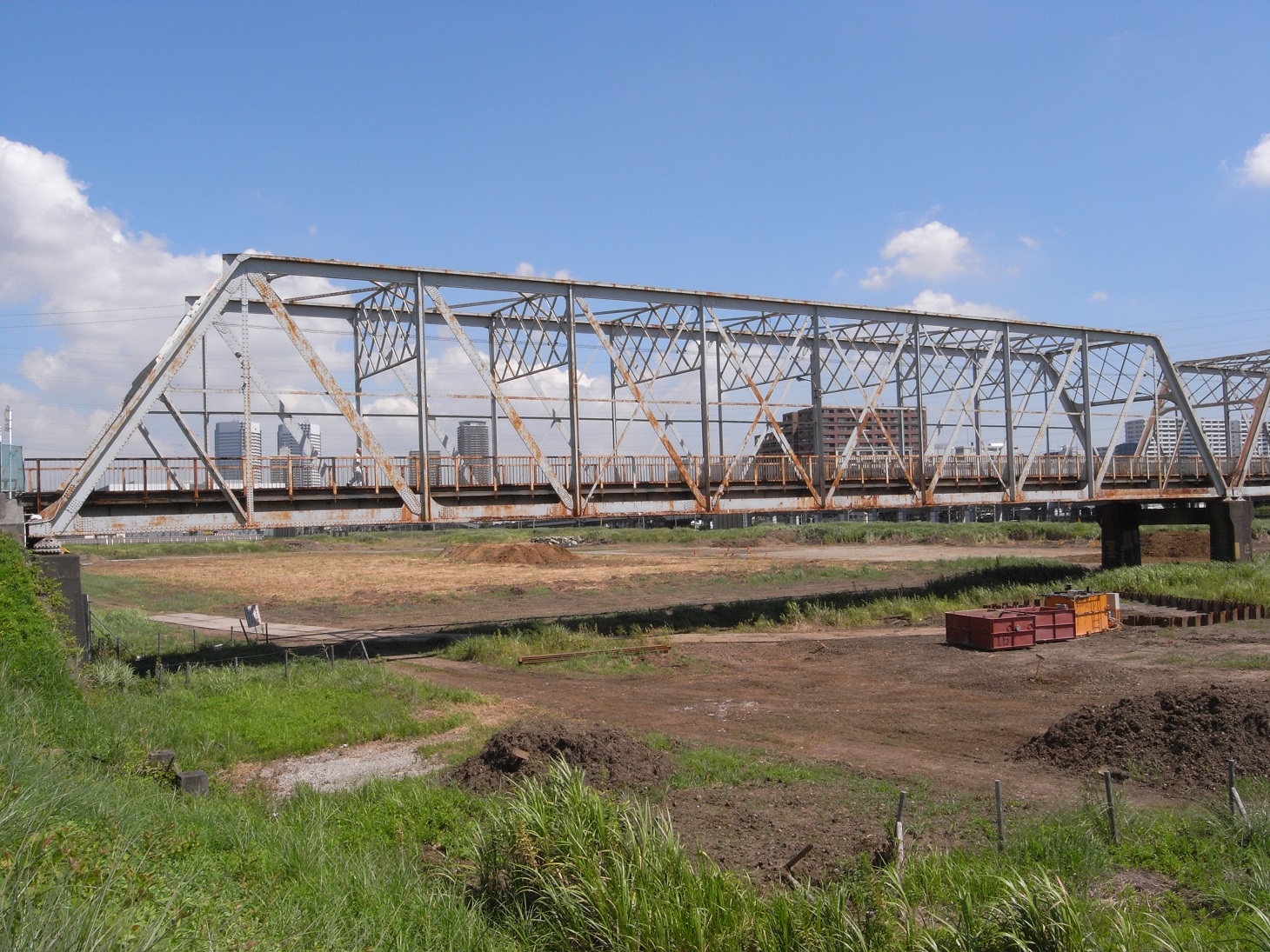

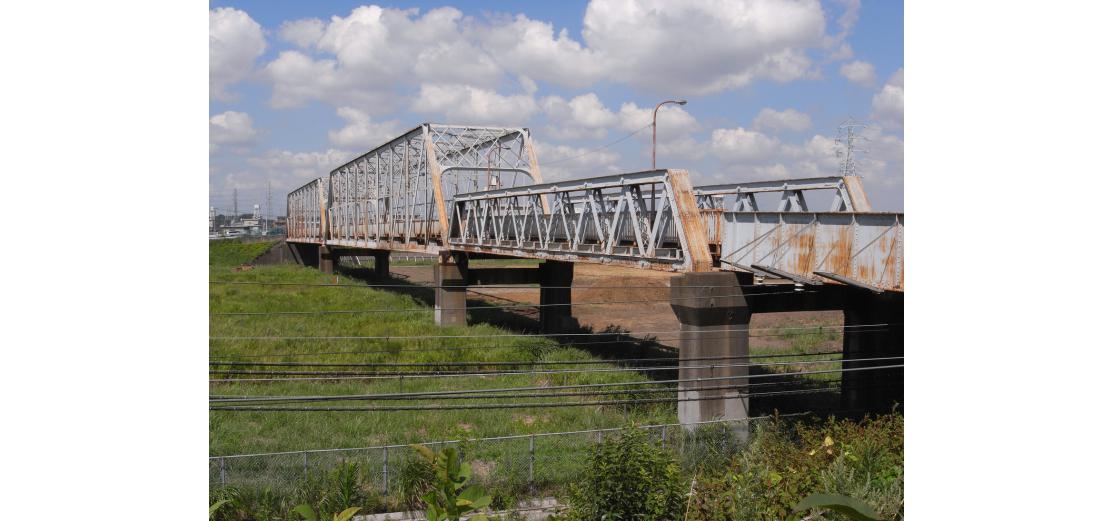

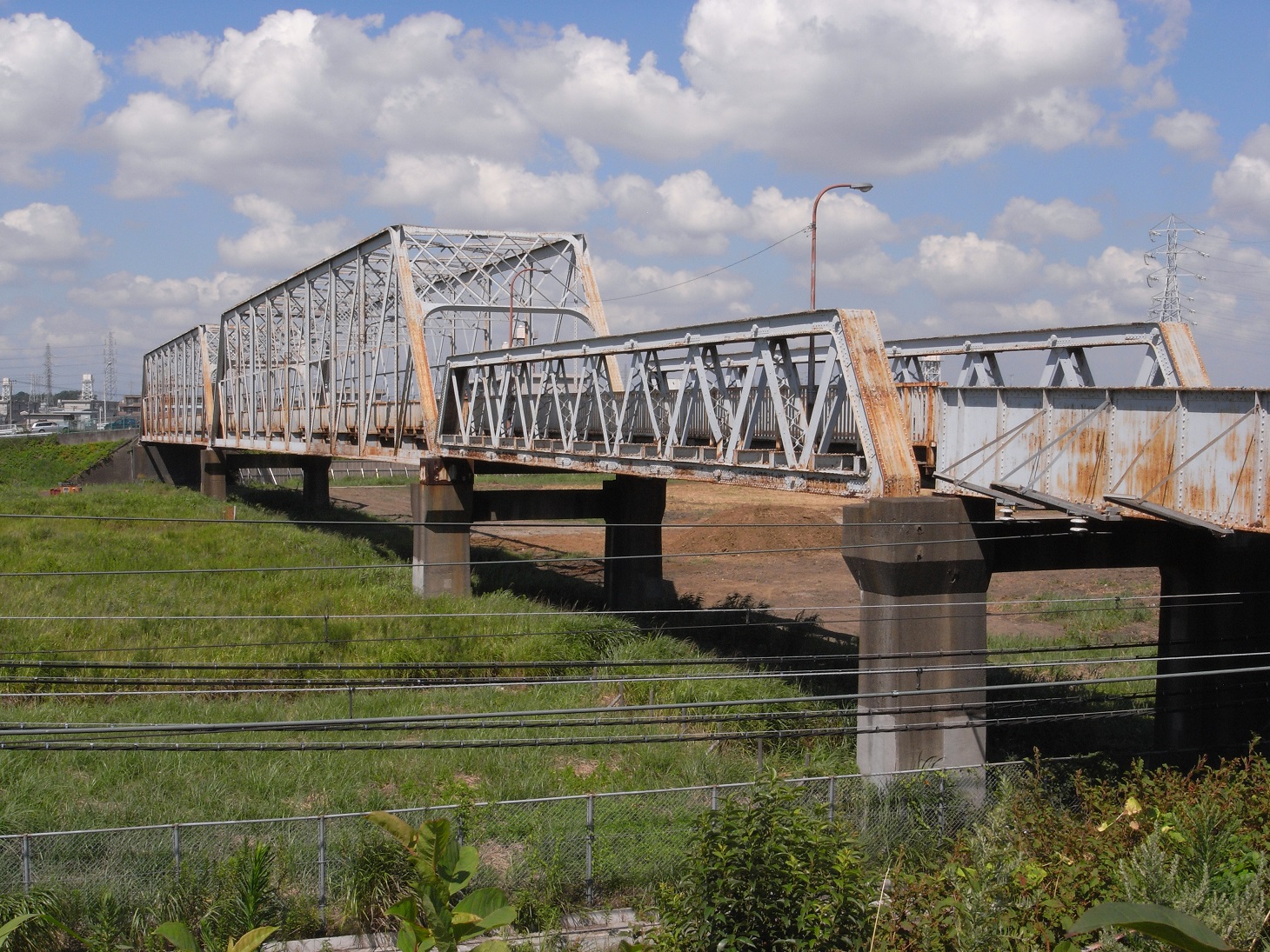

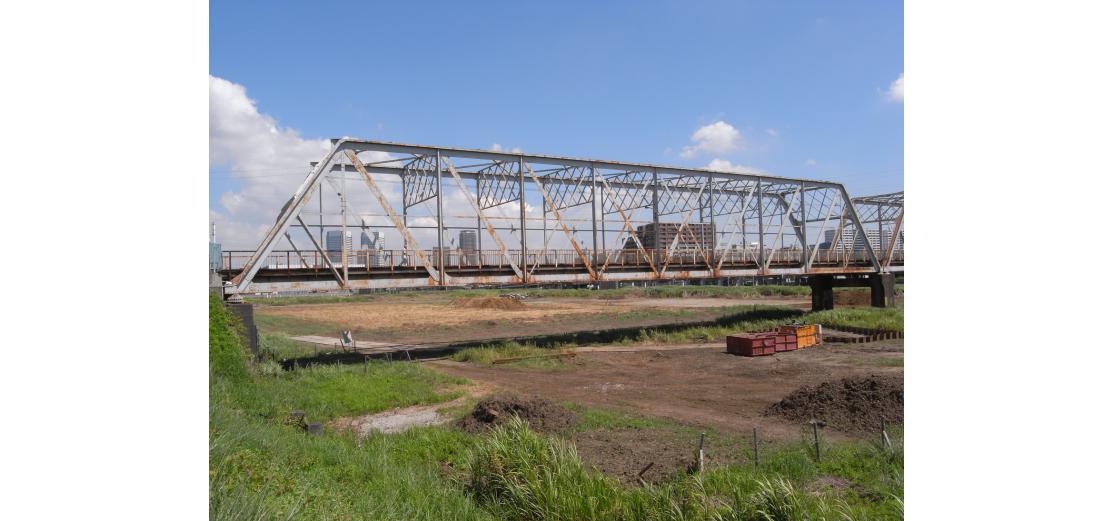

撮影:2007年拡大

霞橋
