• 名称

    毛馬橋

スライドショー
  • ふりがな

    けま

  • 地域

    大阪府

  • 現所在地

    大阪府大阪市

  • 河川名

    旧淀川(大川)

  • 現況

    一般道

  • 主橋梁形式

    桁橋

  • 橋梁詳細形式

    3径間連続合成鈑桁

  • 材料

  • 当初完成年

    1960

  • 橋長(m)

    150

  • 最大支間長(m)

    55

  • 位置情報(北緯,東経)

    34.717765,135.519791

  • 記事

    1. (1)初期の3径間連続合成桁(プレストレス死活荷重合成).

  • 参考文献

    1. (1)近藤, 浜藤, 佐伯:毛馬橋(連続合成桁橋について),第5回道路会議論文集248,1958.10
    2. (2)橘,中井,増田:連続合成桁毛馬橋実験報告,土木技術,17-5,1962.5
    3. (3)加藤,松村,亀井:毛馬橋の設計と施工について,第13回日本道路会議論文集,1979.10

  • その他情報

    1. (1)3径間連続死活荷重合成桁.
    2. (2)・1970年3月 下流側歩道鋼床版ブラケット拡幅(幅員=1.5m).
    3. (3)1979年3月,上流側に拡幅橋(プレストレスしない3径間連続合成桁)が建設された.また,下流側の拡幅ブラケットを撤去し,幅員3.65m歩道用鋼床版単箱桁が建設された.
    4. (4)橋詰に1995年,毛馬橋之碑が建造される.

  • 文化財等

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/G9-036.htm

  • 位置情報

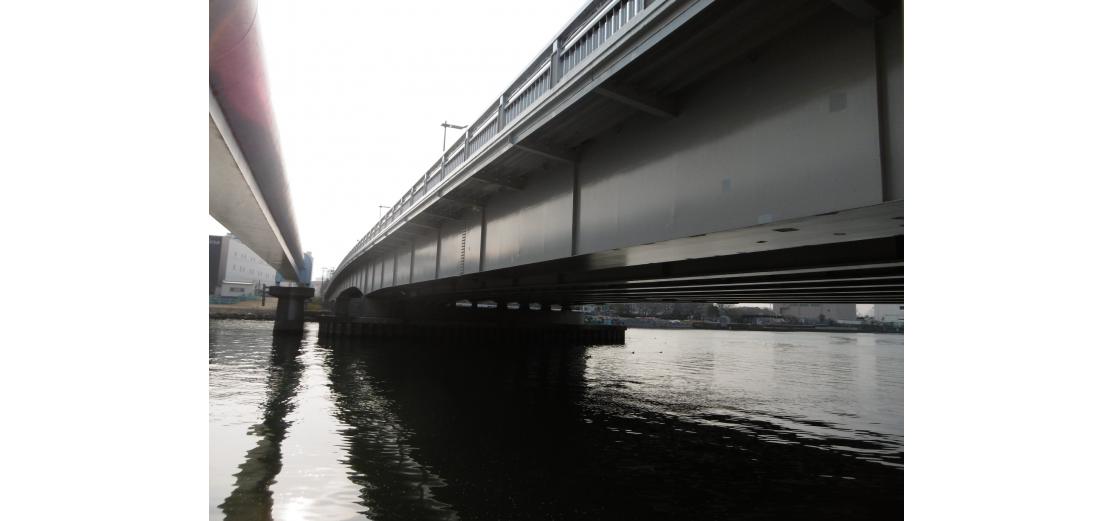

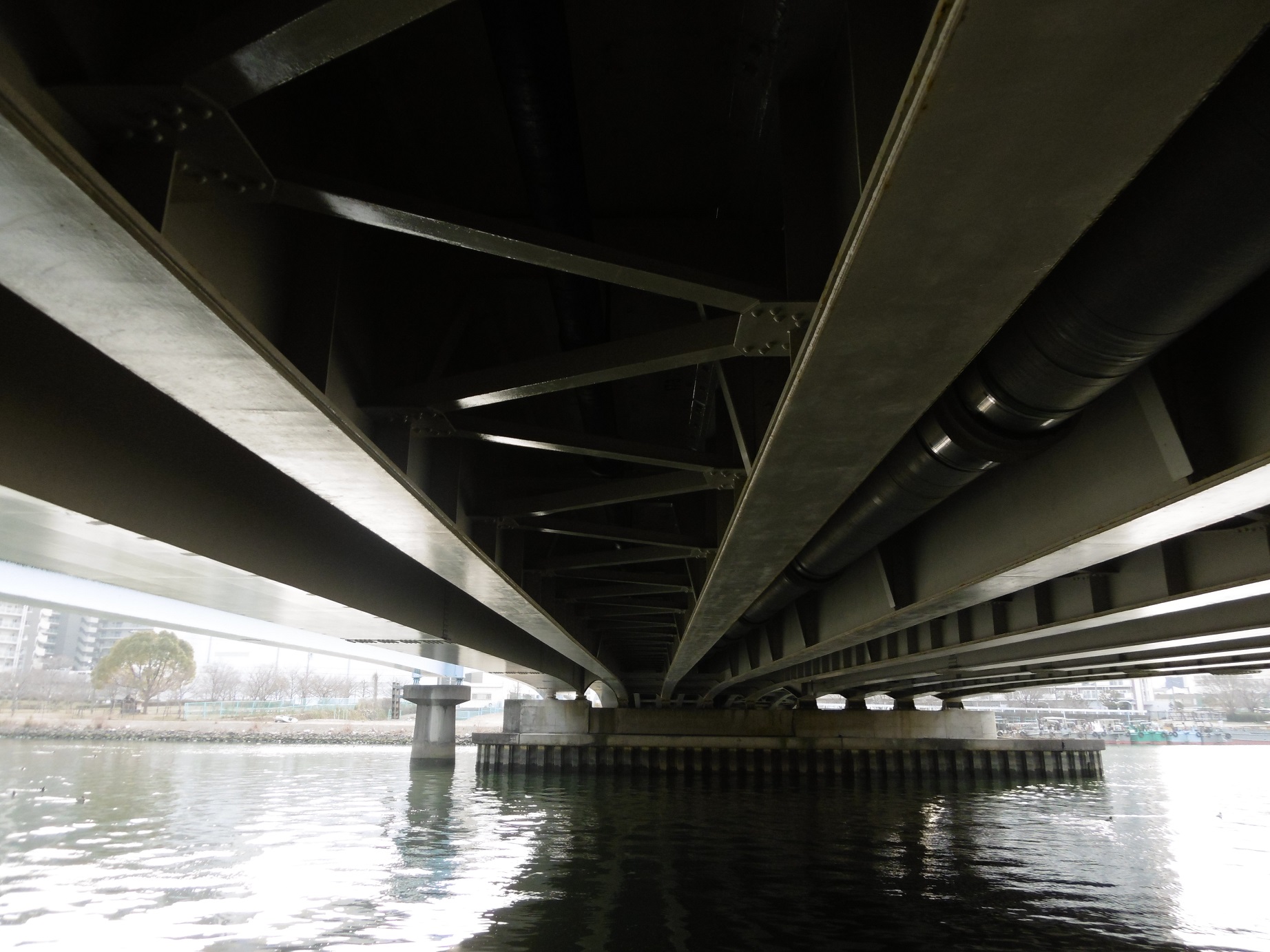

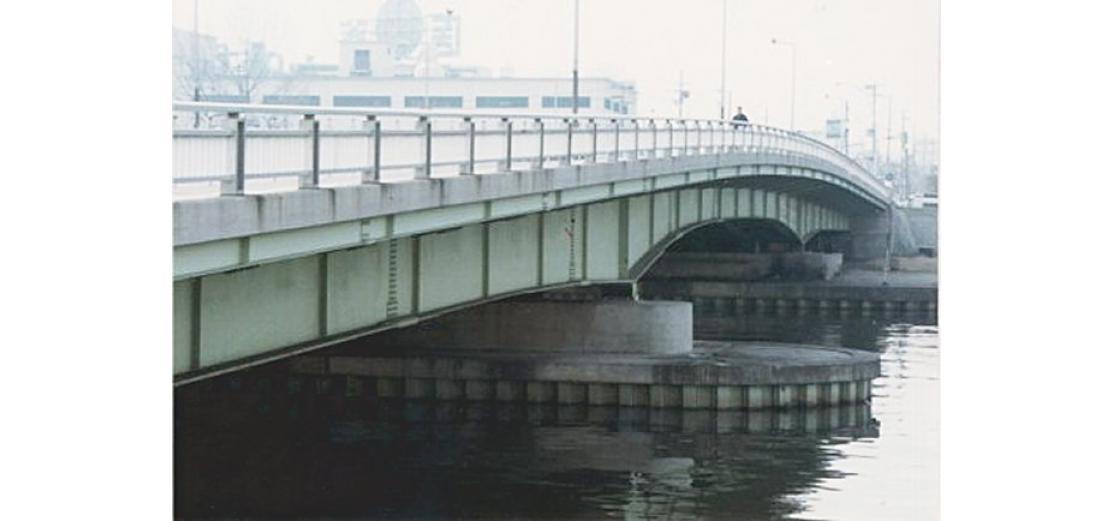

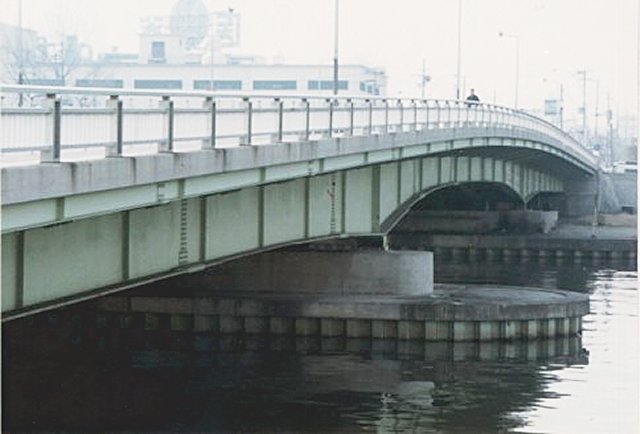

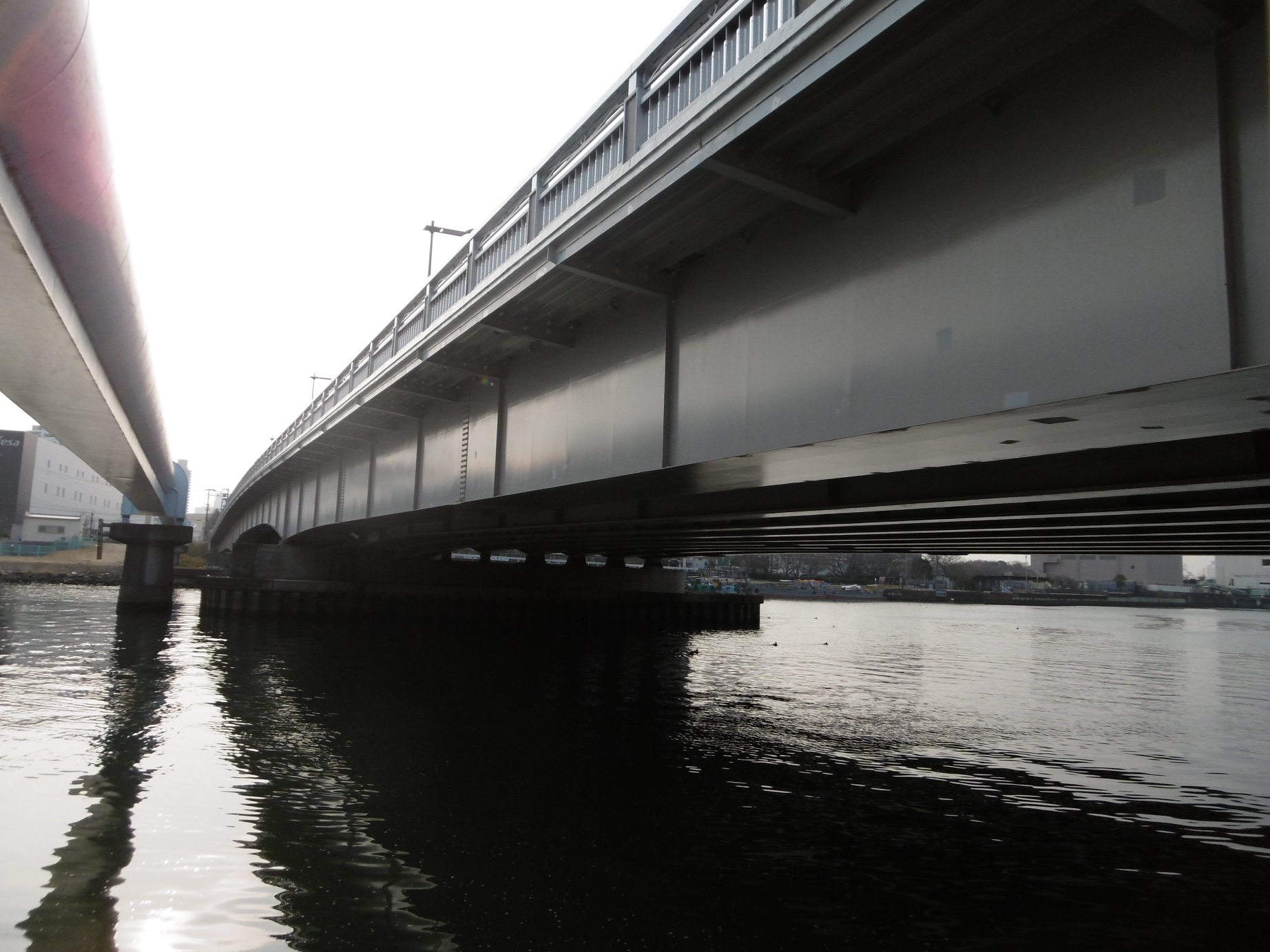

写真
撮影:2018年    拡大
撮影:2018年    拡大
