• 名称

    木津川橋梁

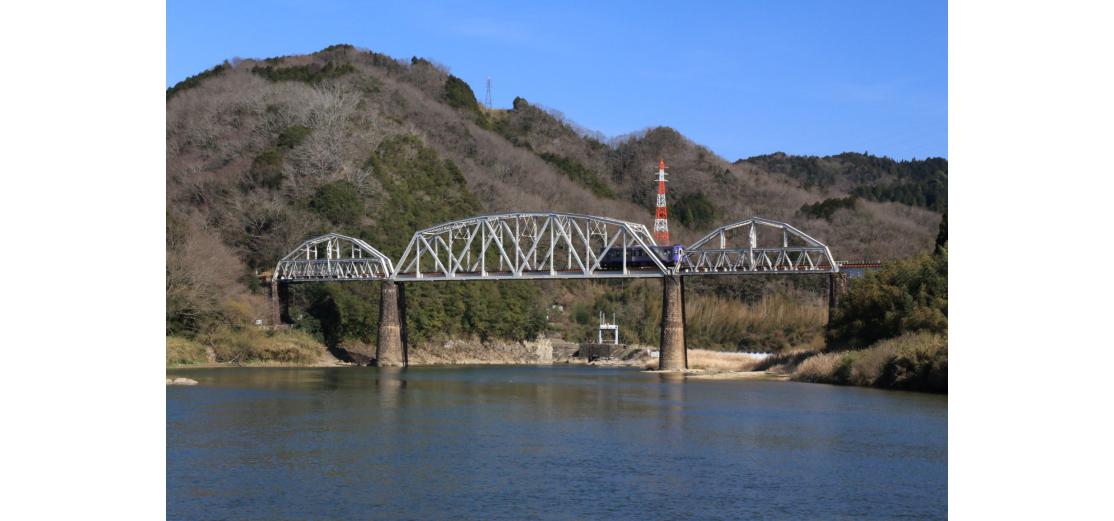

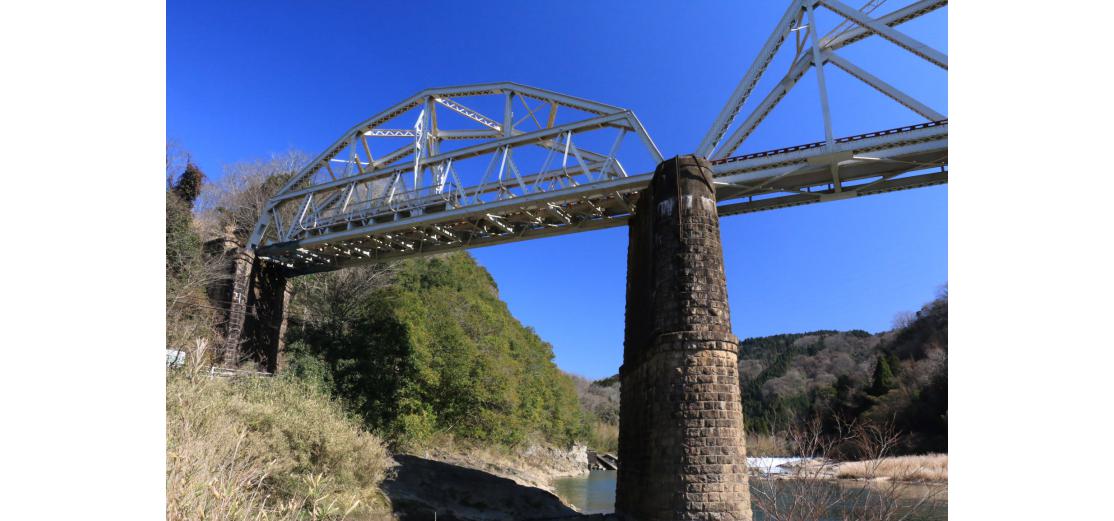

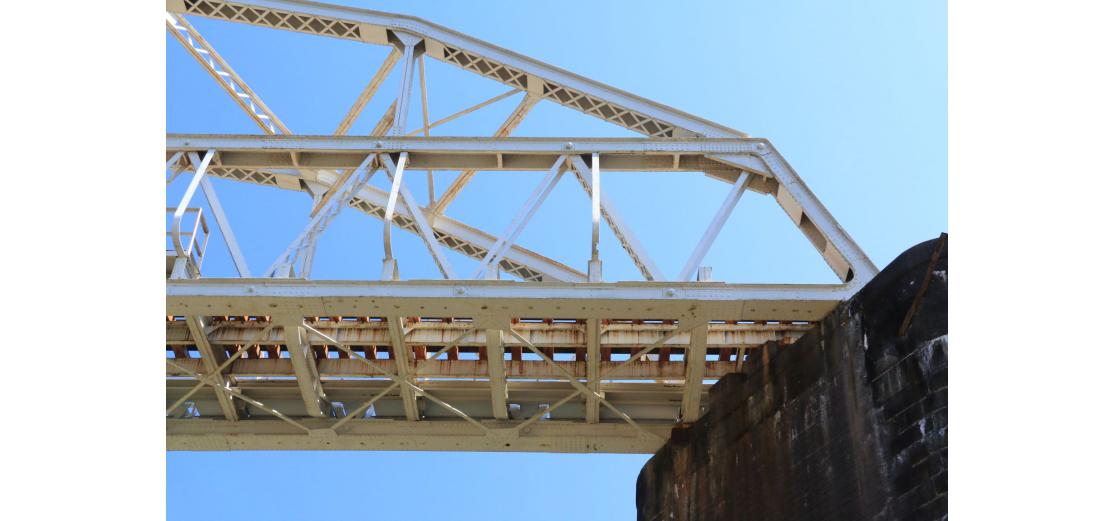

スライドショー
  • ふりがな

    きづがわ

  • 地域

    京都府

  • 現所在地

    京都府笠置町

  • 河川名

    木津川

  • 現況

    JR関西本線

  • 主橋梁形式

    トラス橋

  • 橋梁詳細形式

    下路曲弦ワーレントラス

  • 材料

  • 当初完成年

    1926

  • 橋長(m)

    565

  • 最大支間長(m)

    62.382

  • 位置情報(北緯,東経)

    34.765231,135.966587

  • 記事

    1. (1)第1,3径間は,原位置・現役のイギリス製トラスとしては2番目に古い(1896年).
    2. (2)第1,3径間は,1926年にランガー補強されており構造的特徴となっている.

  • 参考文献

    1. (1)那波光雄(演説):関西鉄道木津川橋梁,鉄道協会誌,第1巻,第1号,図版13,pp.10-67,1898.
    2. (2)日本国有鉄道:鉄道技術発達史,第2篇施設,pp.1576-1579,1959.1

  • その他情報

    1. (1)第1,3径間は,ポニーワーレントラス(パテント・シャフト社製,1896年)を白石直治・那波光雄が設計.

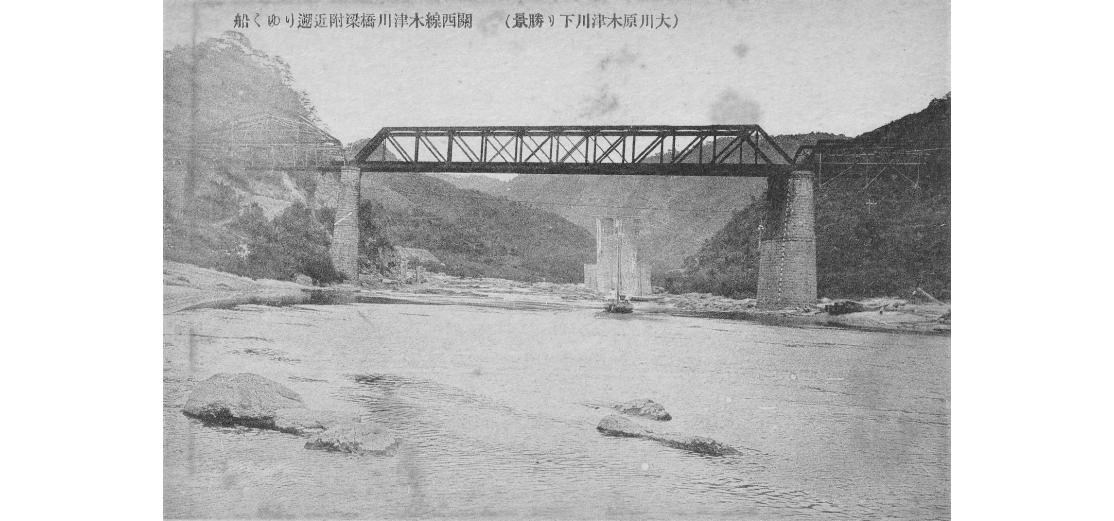

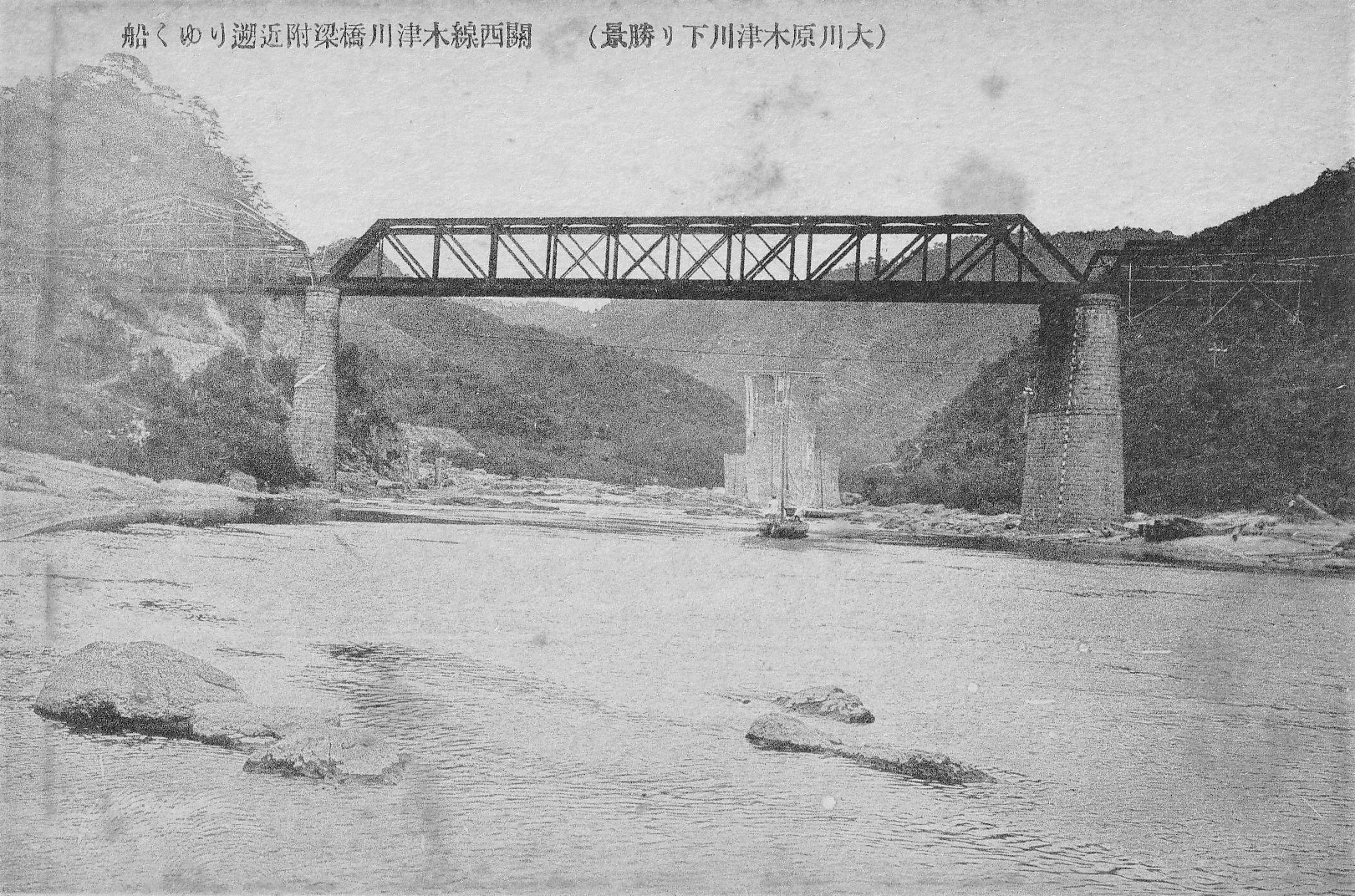

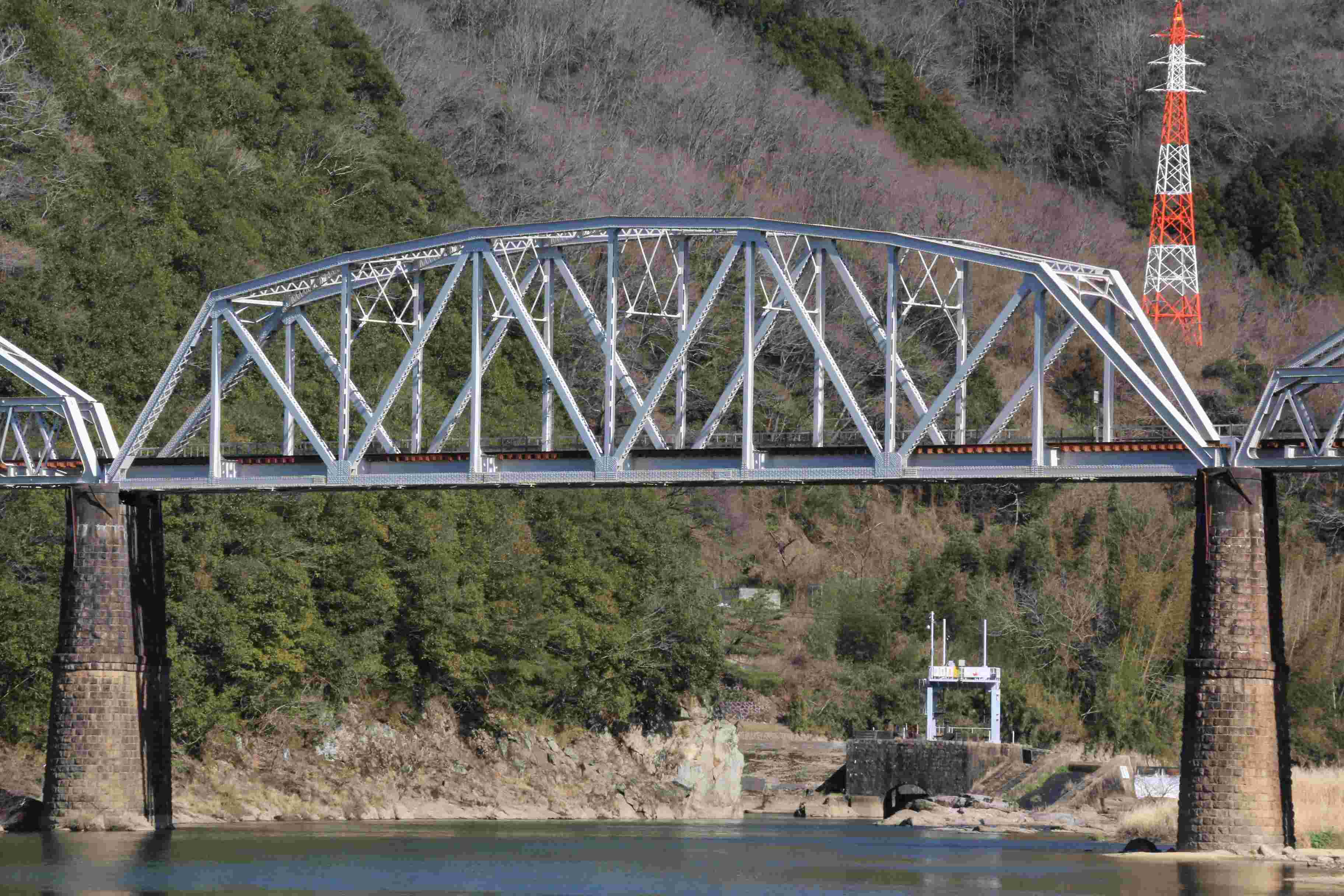

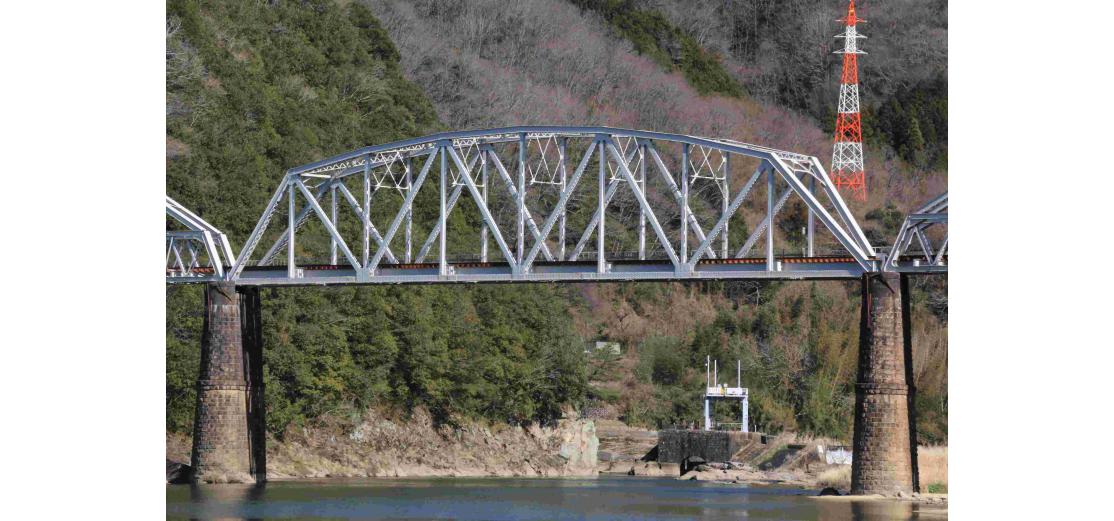

    2. (2)第2径間は,1896年にダブルワーレントラスが架けられたが,1926年に曲弦ワーレントラス(横河橋梁)に架け替えられた.

  • 文化財等

    1. (1)日本の近代土木遺産-現存する重要な土木構造物2800選

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/T1-002.htm

  • 位置情報

写真

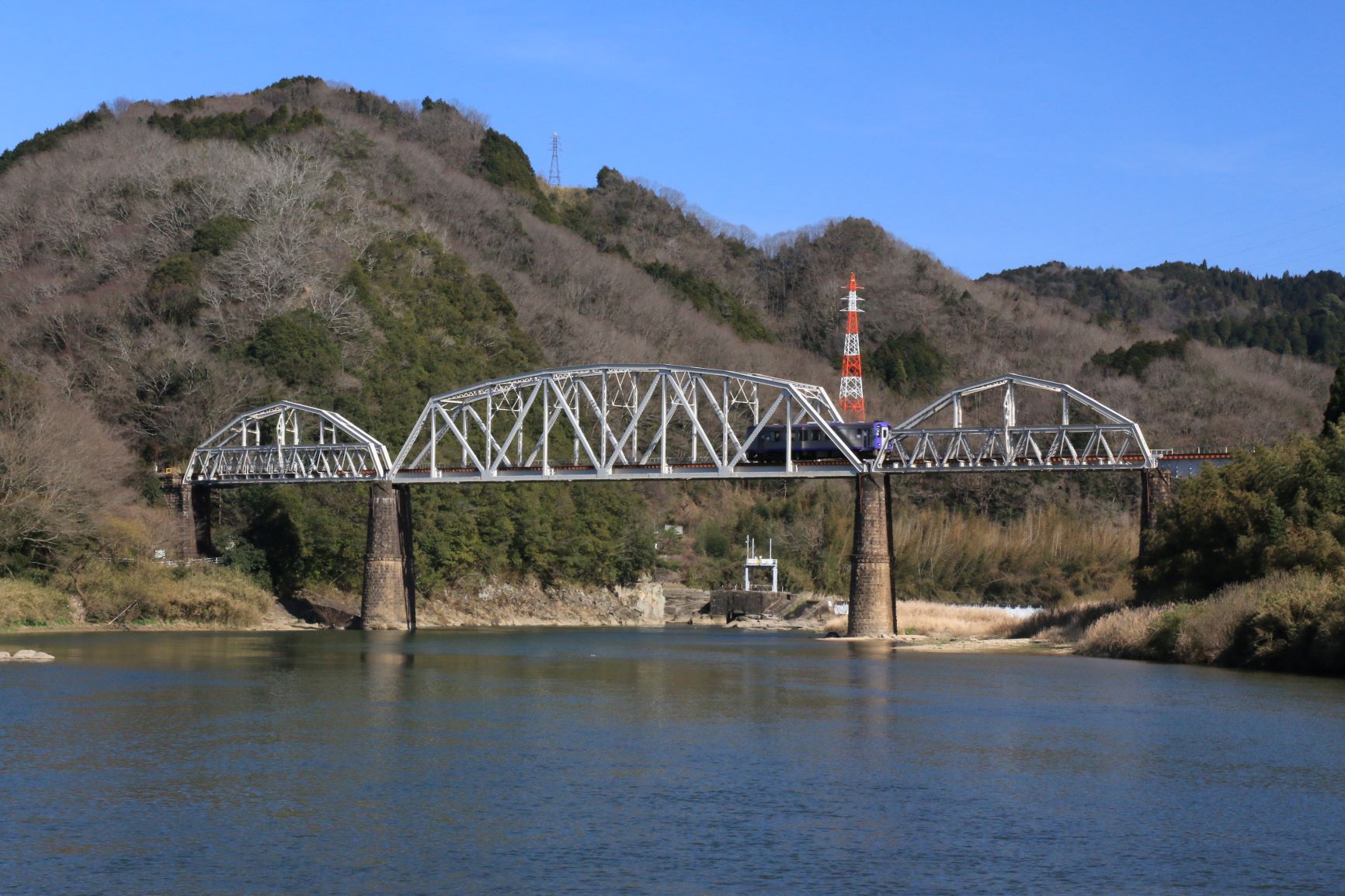

撮影:2016年    拡大
撮影:2016年    拡大
撮影:2016年    拡大
撮影:2016年    拡大
