• 名称

    瀬田川大橋

スライドショー
  • ふりがな

    せたがわおお

  • 地域

    滋賀県

  • 現所在地

    滋賀県大津市

  • 河川名

    瀬田川

  • 現況

    国道1号

  • 主橋梁形式

    桁橋

  • 橋梁詳細形式

    3径間連続箱桁

  • 材料

  • 当初完成年

    1959

  • 橋長(m)

    221.8

  • 最大支間長(m)

    56

  • 位置情報(北緯,東経)

    34.978105,135.906760

  • 記事

  • 参考文献

    1. (1)高岩虎雄:道路橋大鑑,土木界通信社,p.108,1961.10
    2. (2)土木学会関西支部:橋梁工学の最近の諸問題,p.167,1959.11
    3. (3)奥野他:瀬田川大橋架設工事報告,土木学会誌,44巻,12号,p.33,1969.12
    4. (4)奥野多喜夫:瀬田川大橋架設工事報告,道路,日本道路協会,p.537,1958.10
    5. (5)江川雅雄:橋めぐりにしひがし,近畿地方建設局の巻,虹橋44号,p.17,1991.1

  • その他情報

    1. (1)・連続桁の桁端は単純桁の上に載せる構造
    2. (2)・工場溶接接合,現場鋲接合。
    3. (3)・SM41鋼使用。
    4. (4)・井筒は応力測定、振動実験を行う。連続箱桁は応力、たわみ測定試験を行う。

  • 文化財等

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/G9-033.htm

  • 位置情報

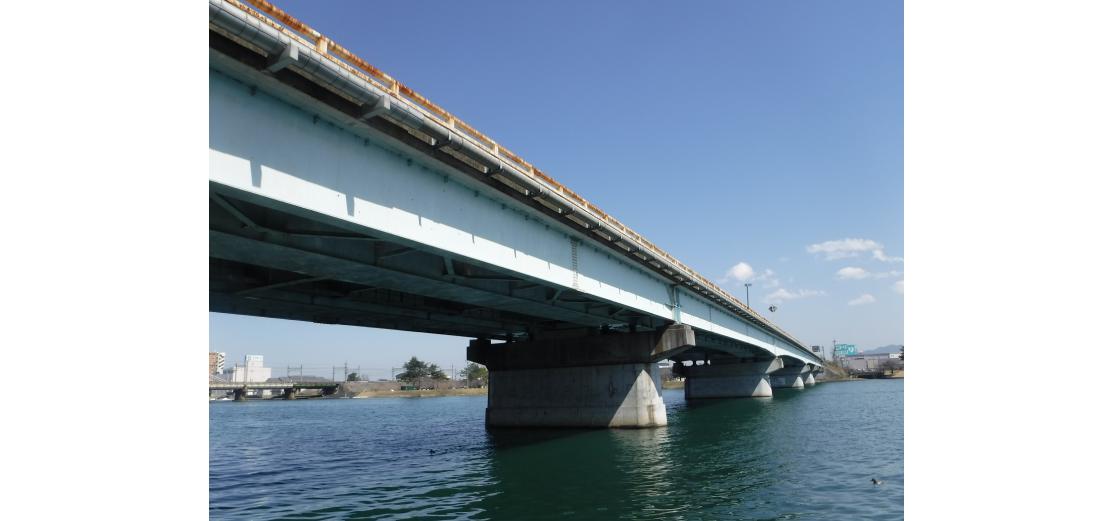

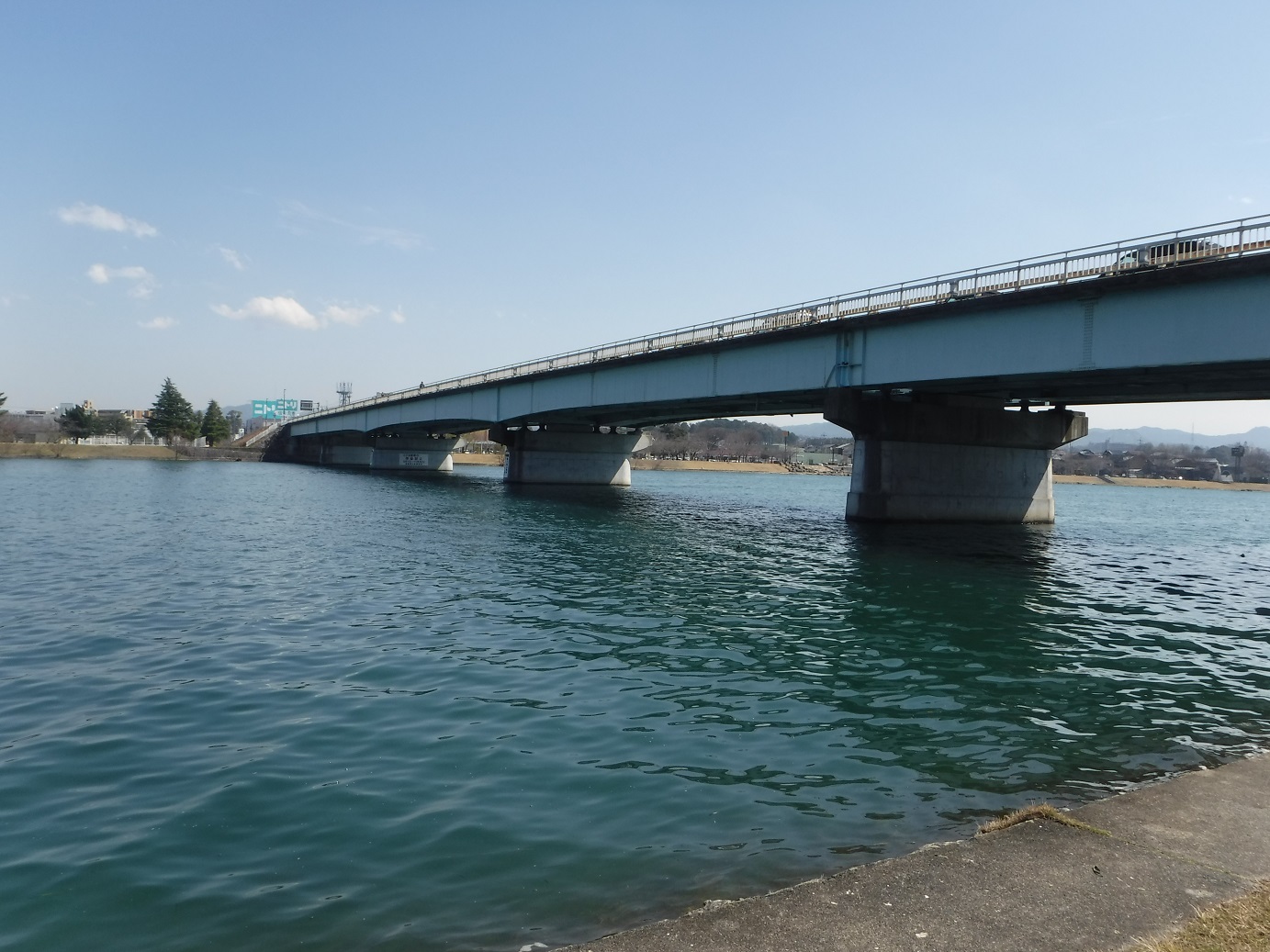

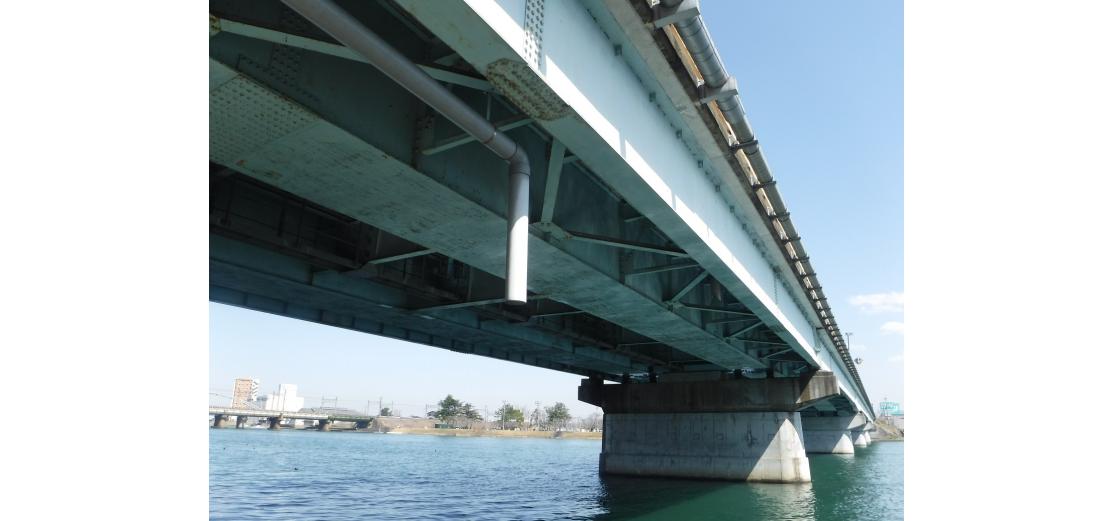

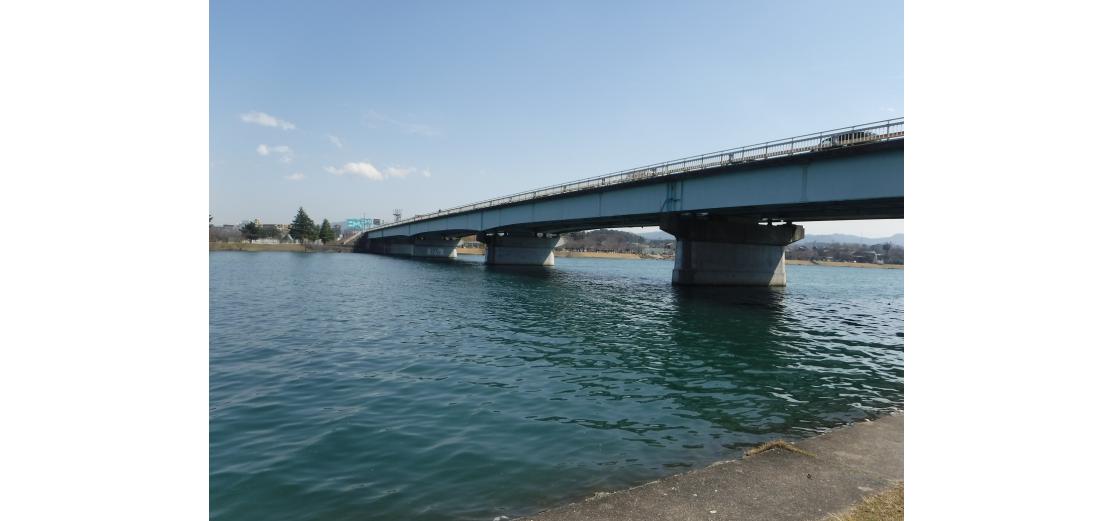

写真
撮影:2020年    拡大
撮影:2020年    拡大
撮影:2020年    拡大
