• 名称

    金名橋

スライドショー
  • ふりがな

    きんめいばし

  • 地域

    石川県

  • 現所在地

    石川県白山市

  • 河川名

    手取川

  • 現況

    人道橋

  • 主橋梁形式

    トラス橋

  • 橋梁詳細形式

    下路ワーレントラス

  • 材料

  • 当初完成年

    1951

  • 橋長(m)

    70

  • 最大支間長(m)

    68.5

  • 位置情報(北緯,東経)

    36.413551,136.630693

  • 記事

  • 参考文献

    1. (1)土木学会関西支部:橋梁工学の最近の動向,p.115,1954.3
    2. (2)石川県道路建設課:石川の橋,p.20,p.50,1992.3
    3. (3)小堀他:ワーレントラス橋(御影大橋)の耐用性調査の一例,橋梁と基礎,17巻,10号,p.46,1992.3
    4. (4)日経コンストラクション:地域でできる設計術、撤去した橋の鋼材を組み立てて再利用(金名橋)、日経BP社、No.389、pp.54-58、2005.12

  • その他情報

    1. (1)旧橋は金沢市犀川に架かっていた旧御影大橋。単純トラス3連、中央径間46m、側径間28.5mであった。
    2. (2)2004年に下路式単純ワーレントラス、金名橋(自転車専用道)として部材が再利用された。再利用鋼材は135.6t(114部材の内94部材再利用)、新鋼材(20部材)は134.1t。
    3. (3)下弦材をPCケーブルで補強して使用している。
    4. (4)新御影大橋は下路単弦ローゼ橋で2006年完成。

  • 文化財等

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/T11-007.htm

  • 位置情報

写真

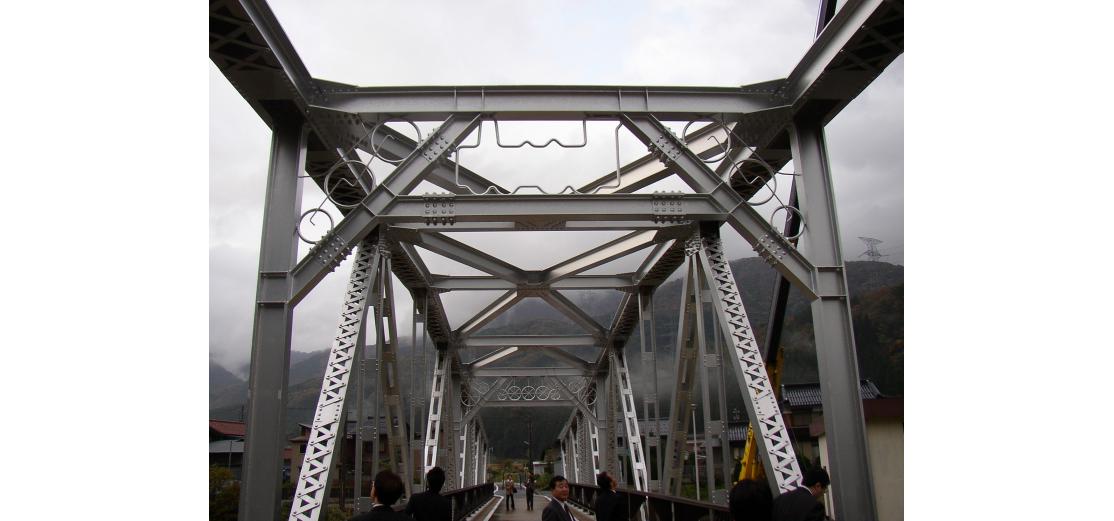

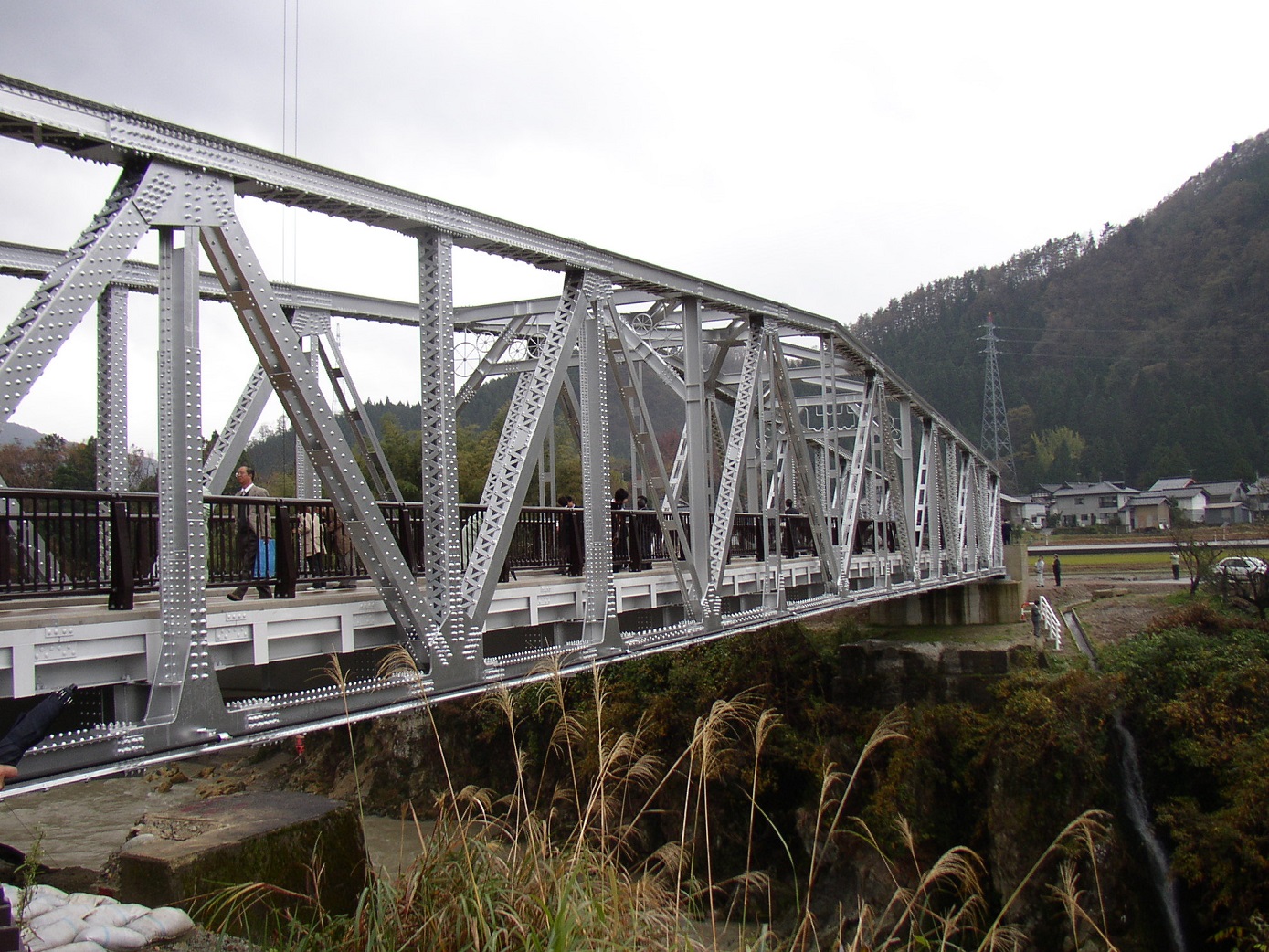

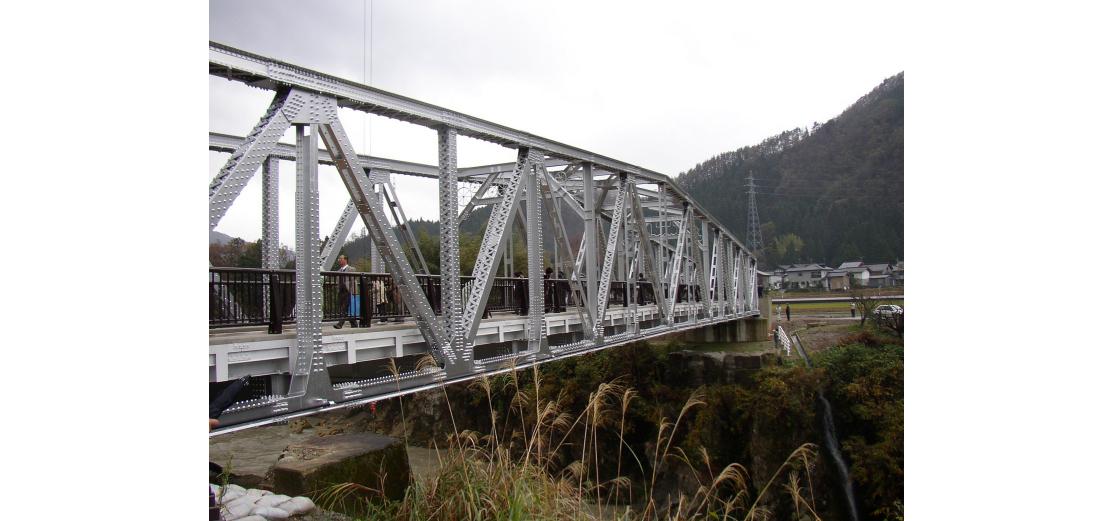

撮影:2004年    拡大

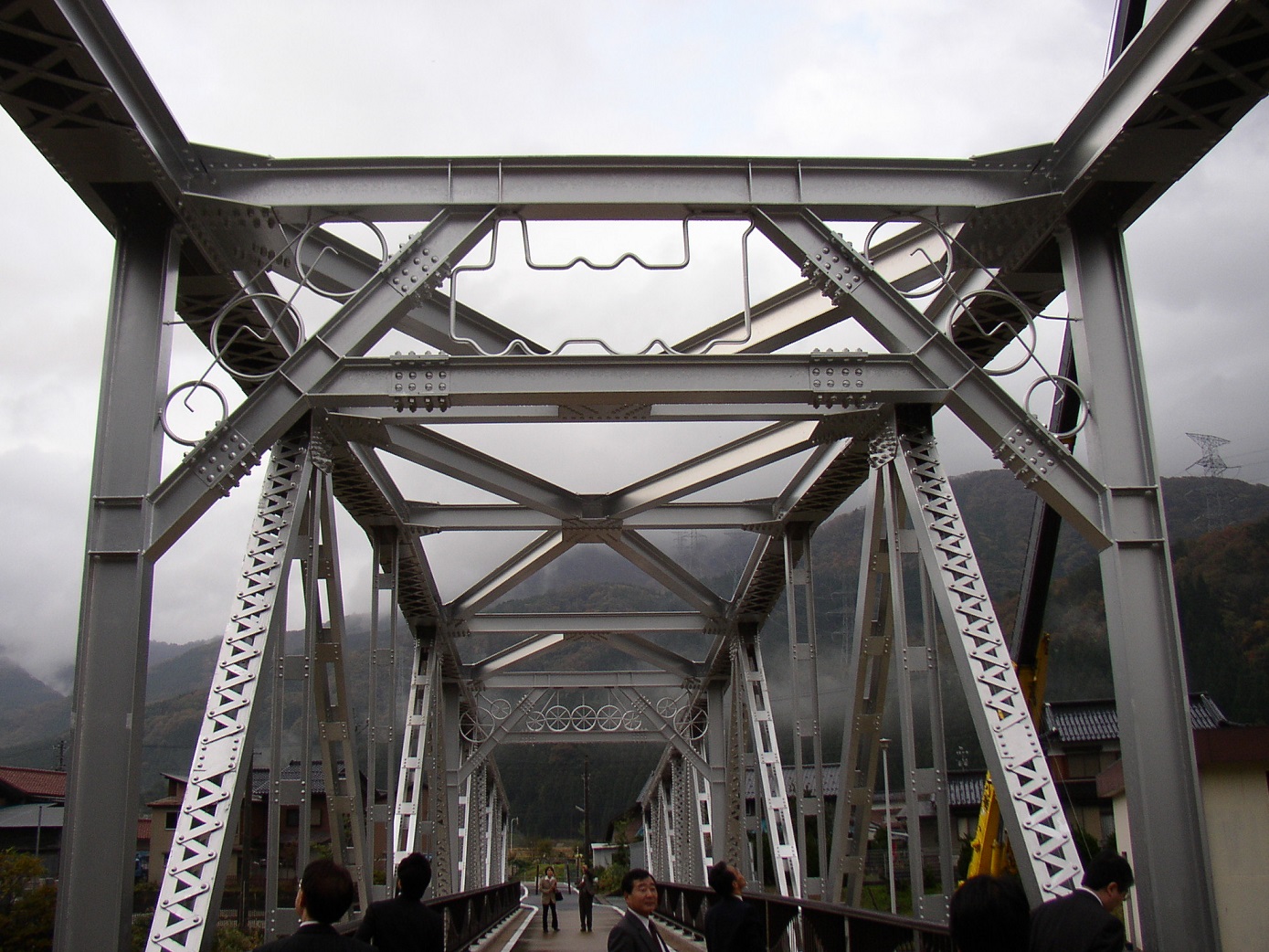

撮影:2004年    拡大

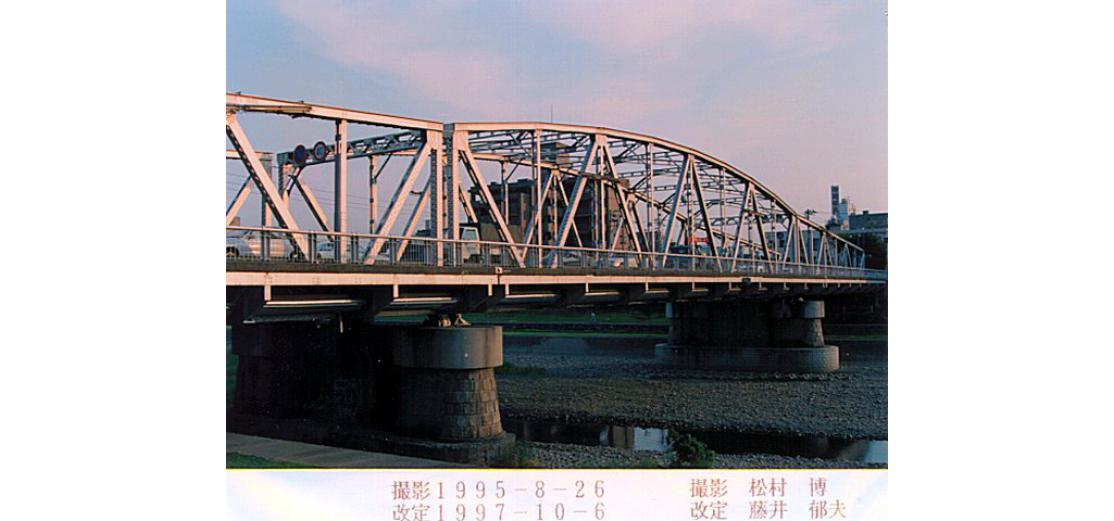

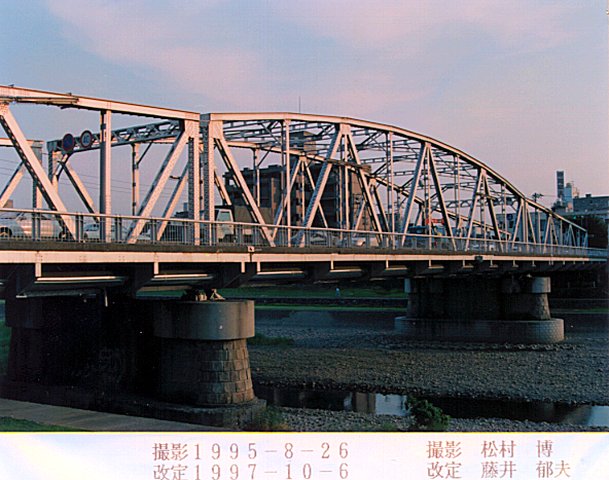

撮影:1995年    拡大
