• 名称

    揖斐川橋

スライドショー
  • ふりがな

    いびがわ

  • 地域

    岐阜県

  • 現所在地

    岐阜県安八町-大垣市

  • 河川名

    揖斐川

  • 現況

    一般道

  • 主橋梁形式

    トラス橋

  • 橋梁詳細形式

    下路ダブルワーレントラス(ピン結合)

  • 材料

    錬鉄

  • 当初完成年

    1886

  • 橋長(m)

    321.7

  • 最大支間長(m)

    63.398

  • 位置情報(北緯,東経)

    35.378888,136.655276

  • 記事

    1. (1)設計:ポーナル
    2. (2)現存最古の英国式200ftトラス(現存は,湖畔橋,最上川橋梁(左沢線),最上川橋梁(山形鉄道),早川橋梁,木曽川橋梁,揖斐川橋の6橋のみ).
    3. (3)東海道線初代橋で唯一現存.
    4. (4)基礎:円形ウェル2基(連結部に煉瓦の小アーチ)
    5. (5)濃尾地震後の対策として日本最古の耐震補強(レンガ小アーチ部,報告書で確認)

  • 参考文献

    1. (1)成瀬輝男編:鉄の橋百選,東京堂出版,pp.14-15,1994.
    2. (2)大垣市橋梁台帳

  • その他情報

    1. (1)1908年に東海道線複線化に伴い,旧揖斐川橋梁が道路橋に転用.

  • 文化財等

    1. (1)重要文化財
    2. (2)日本の近代土木遺産-現存する重要な土木構造物2800選

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/T3-006.htm

  • 位置情報

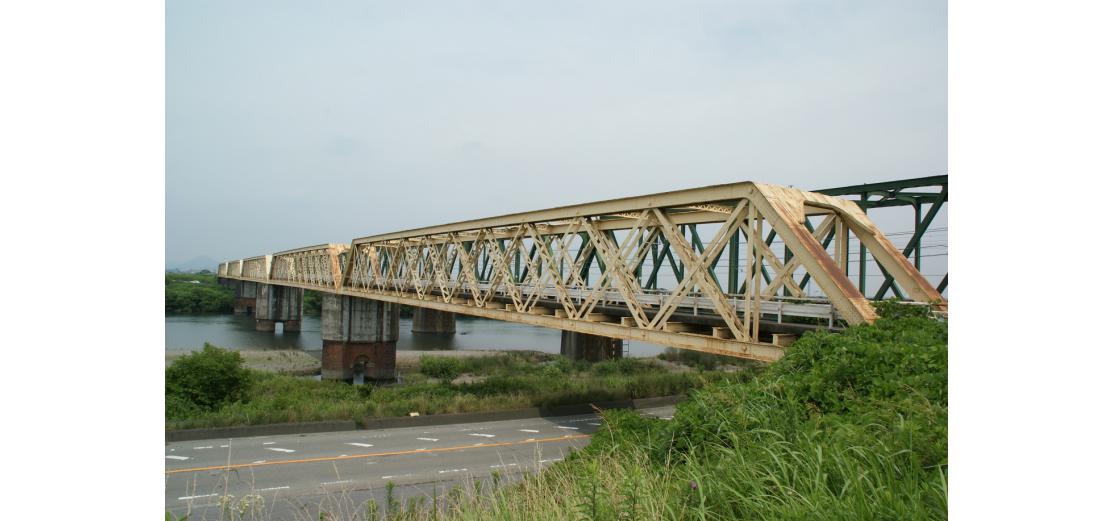

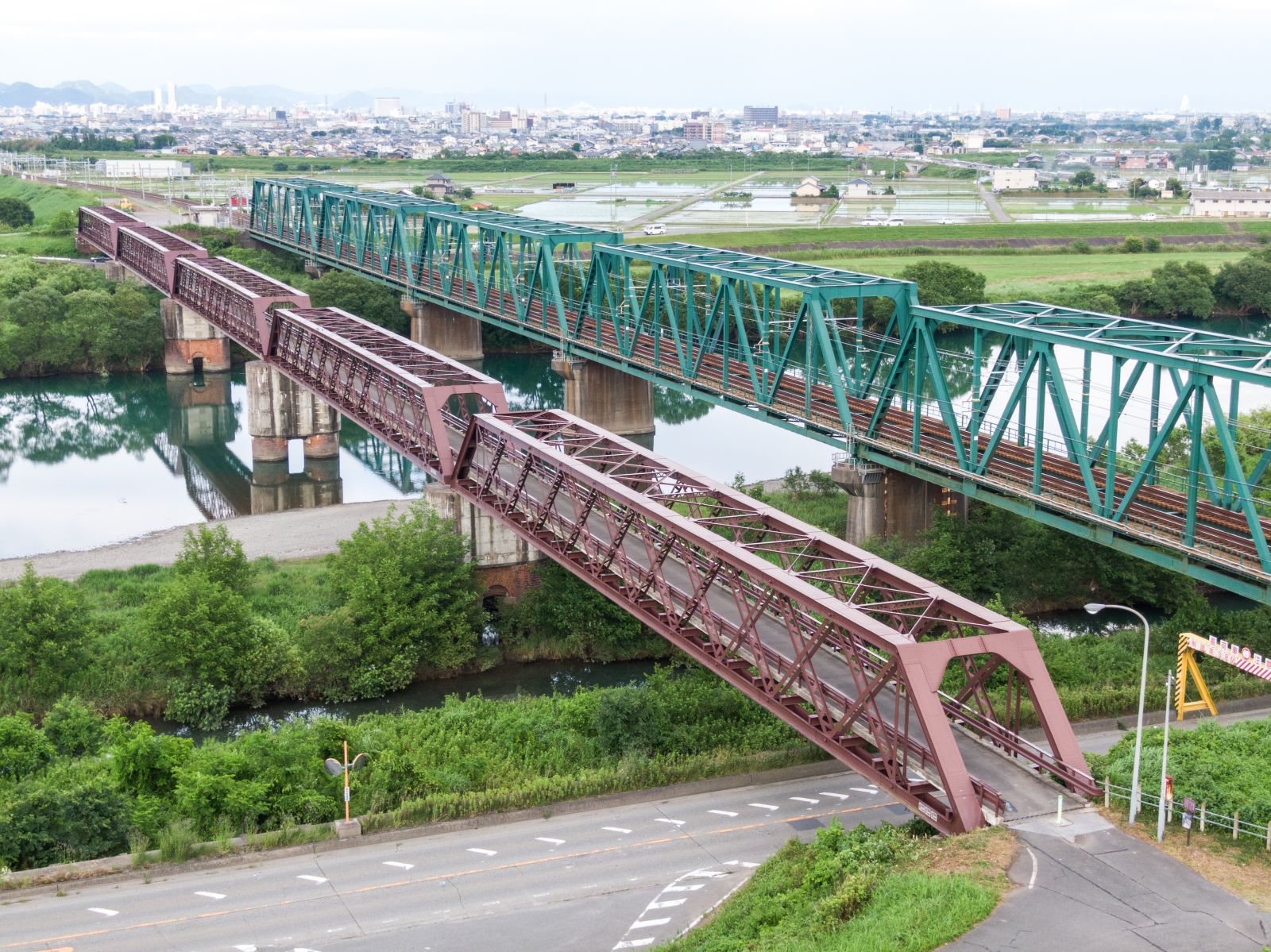

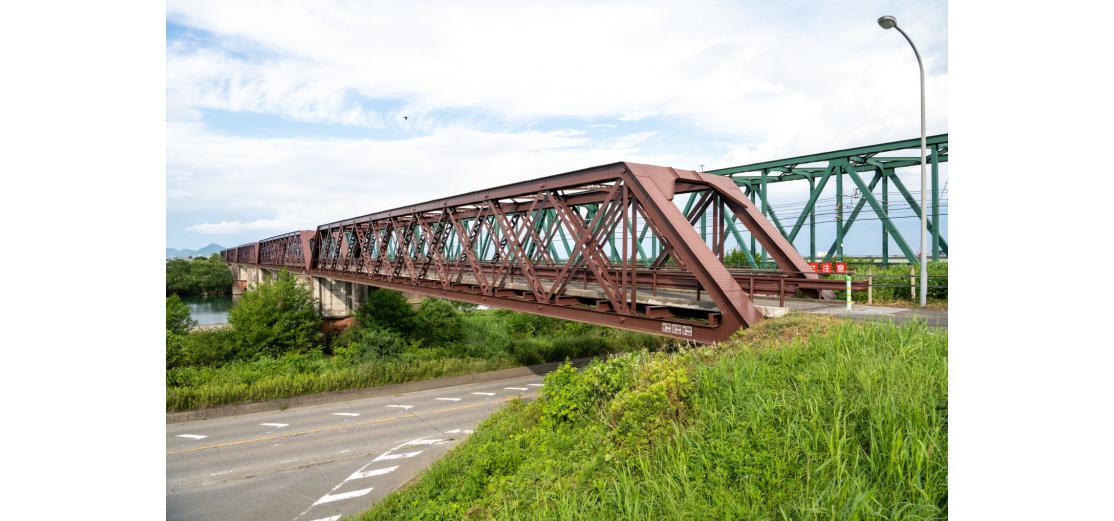

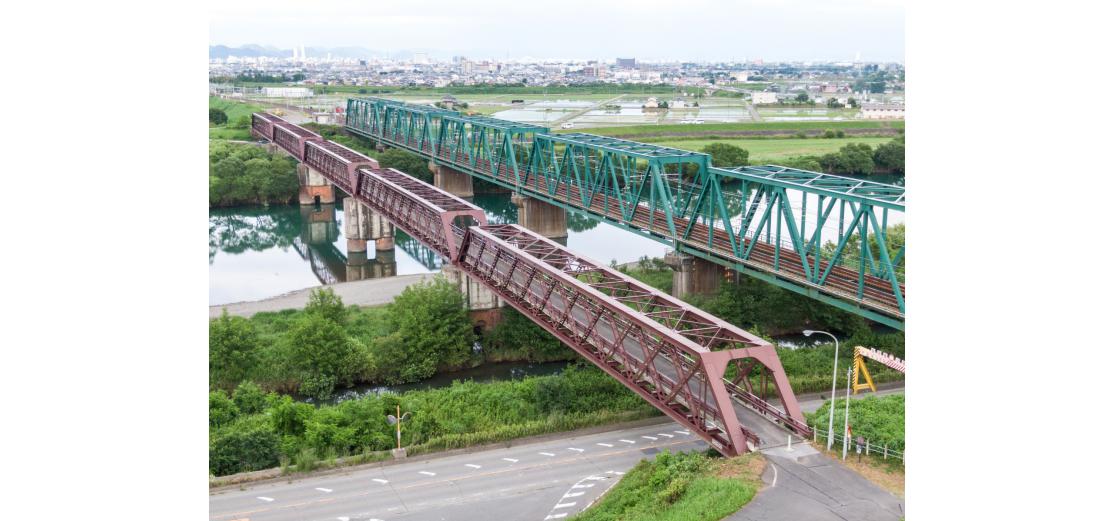

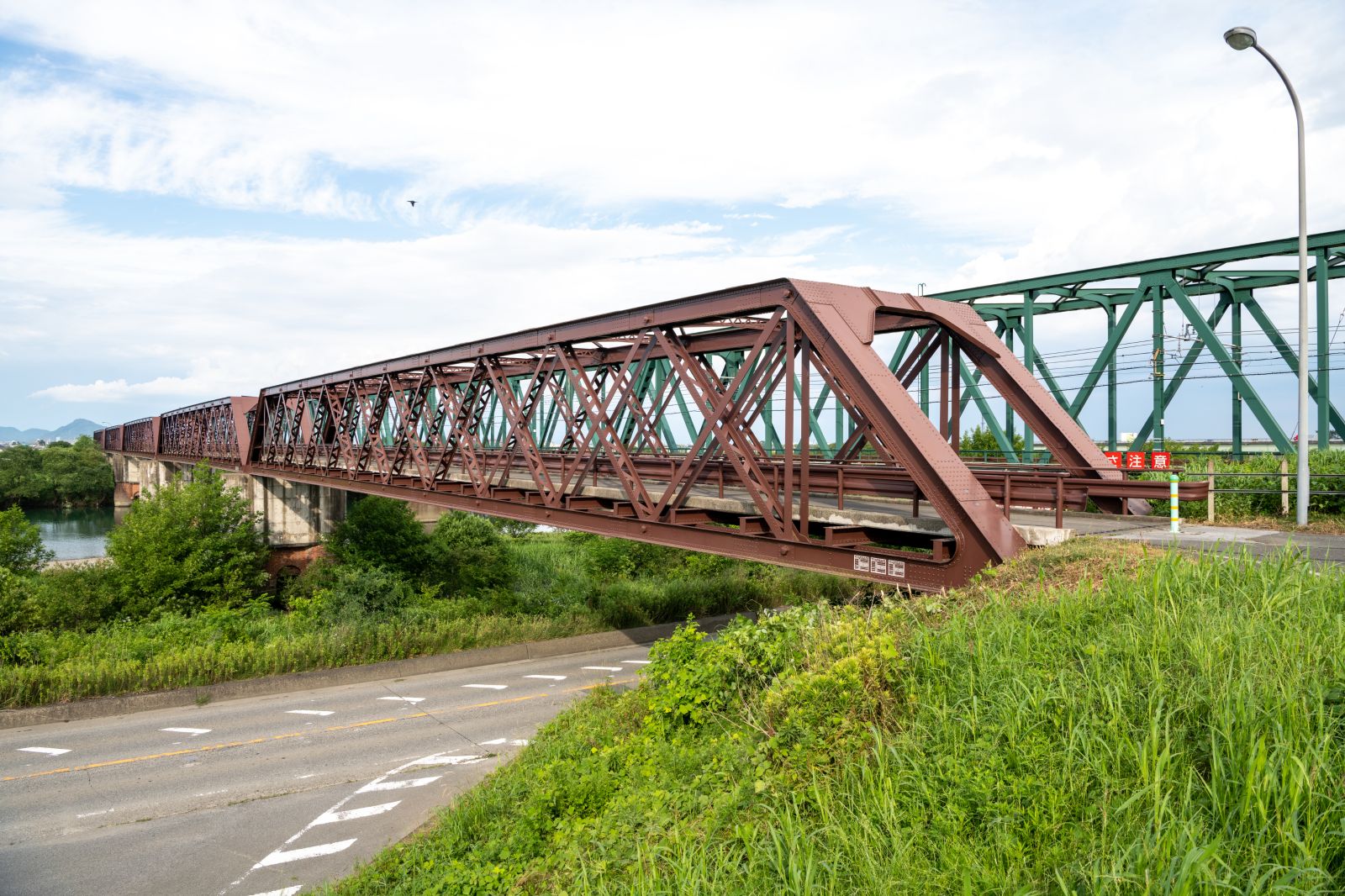

写真

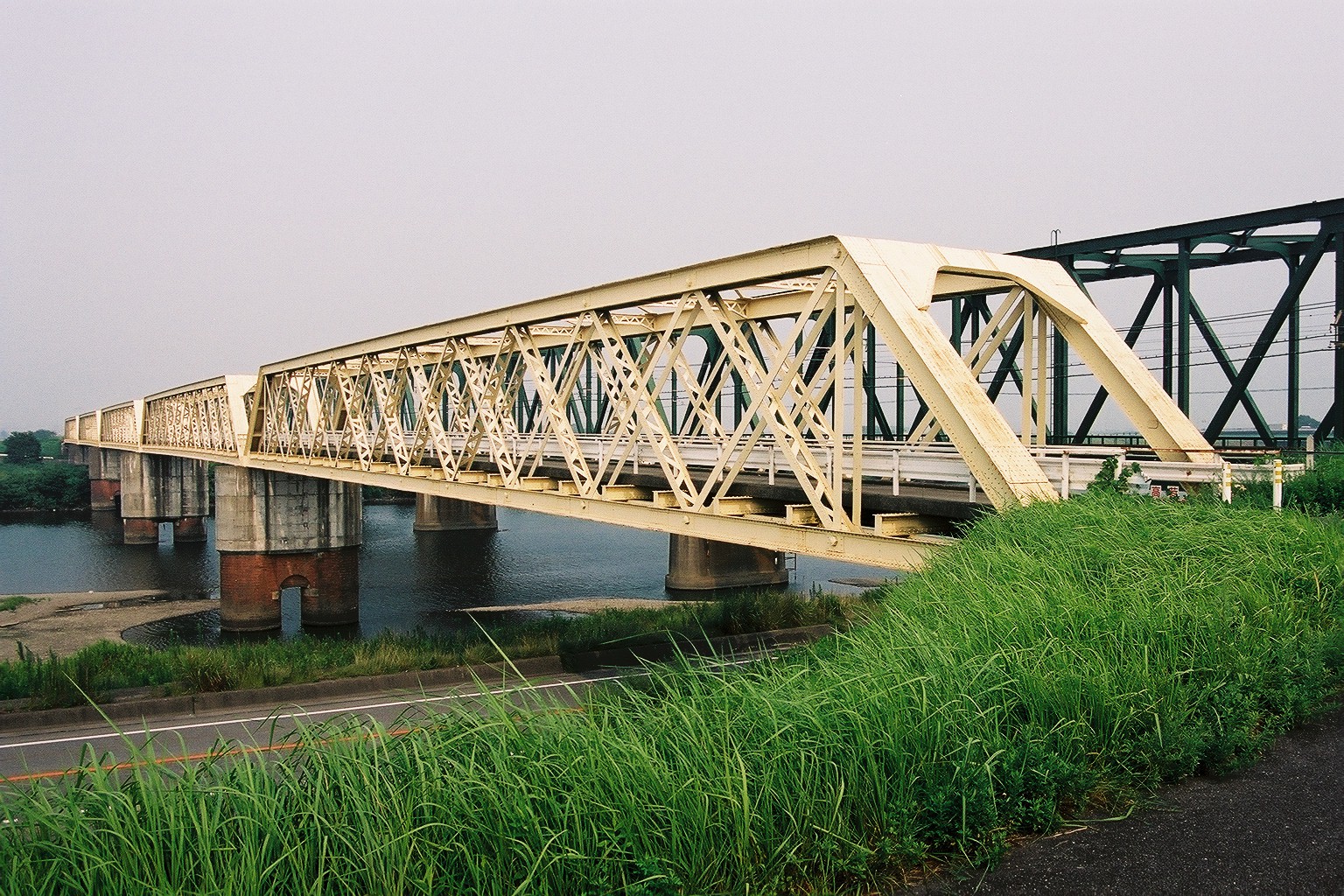

撮影:2001年    拡大

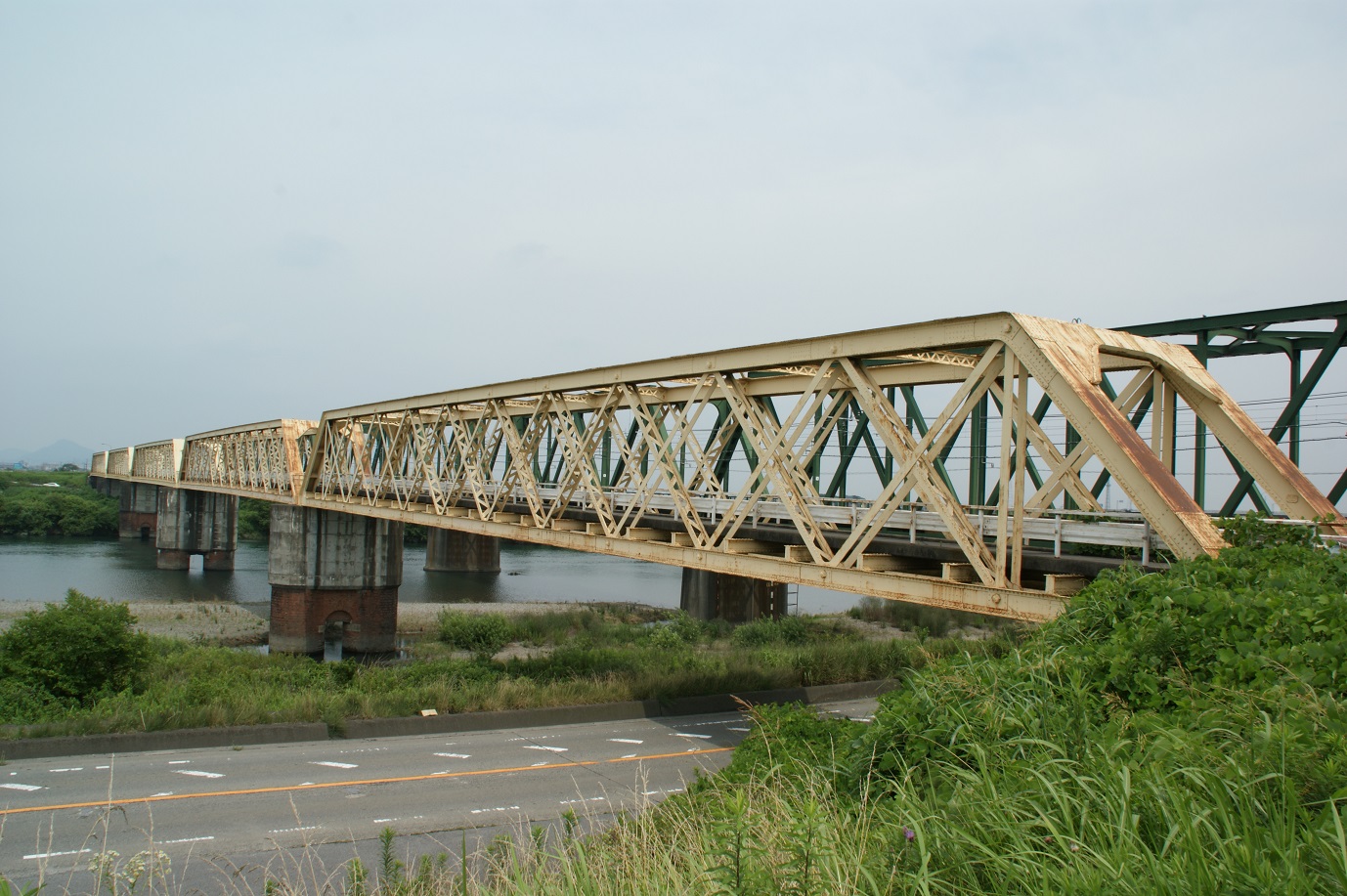

撮影:2008年    拡大
