• 名称

    犀川橋梁(下り線)

スライドショー
  • ふりがな

    さいがわ

  • 地域

    長野県

  • 現所在地

    長野県長野市

  • 河川名

    犀川

  • 現況

    JR信越線

  • 主橋梁形式

    トラス橋

  • 橋梁詳細形式

    下路曲弦プラットトラス

  • 材料

  • 当初完成年

    1958

  • 橋長(m)

    485

  • 最大支間長(m)

    62.484

  • 位置情報(北緯,東経)

    36.622182,138.152677

  • 記事

    1. (1)本橋では,トラスではじめて主構に高張力鋼が使用された.約16%重量を減少させることができた.

  • 参考文献

    1. (1)JR東日本長野支社線路建造物保守台帳,図面
    2. (2)元長野工事区助役高橋省次氏日記

  • その他情報

    1. (1)13連目の3径間連続トラスは,垂直材がない構造で,骨組は溶接構造の木曽川橋梁と同じ.
    2. (2)13連目以外の桁はすべて再用品で間に合わせている.

  • 文化財等

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/T10-024.htm

  • 位置情報

写真

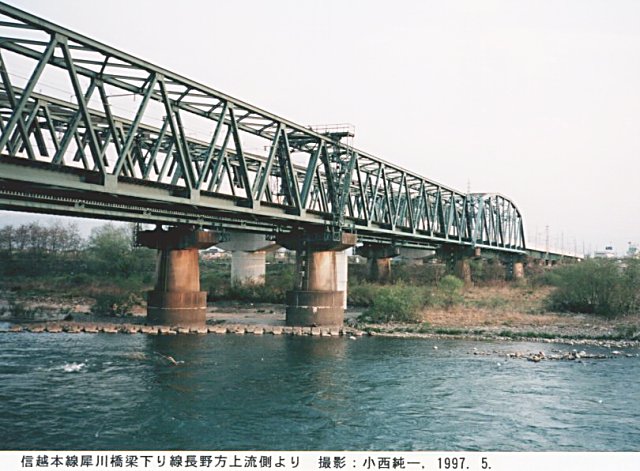

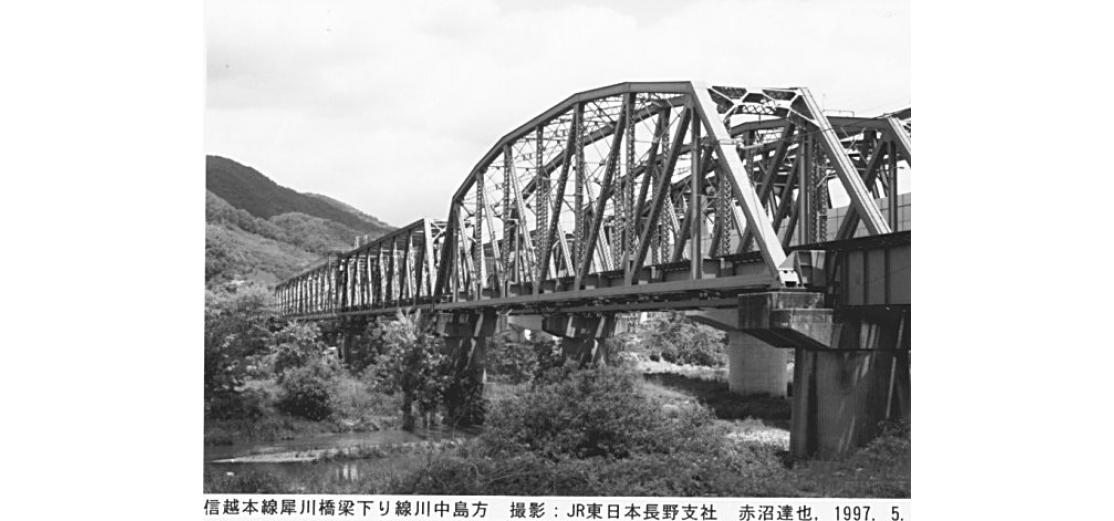

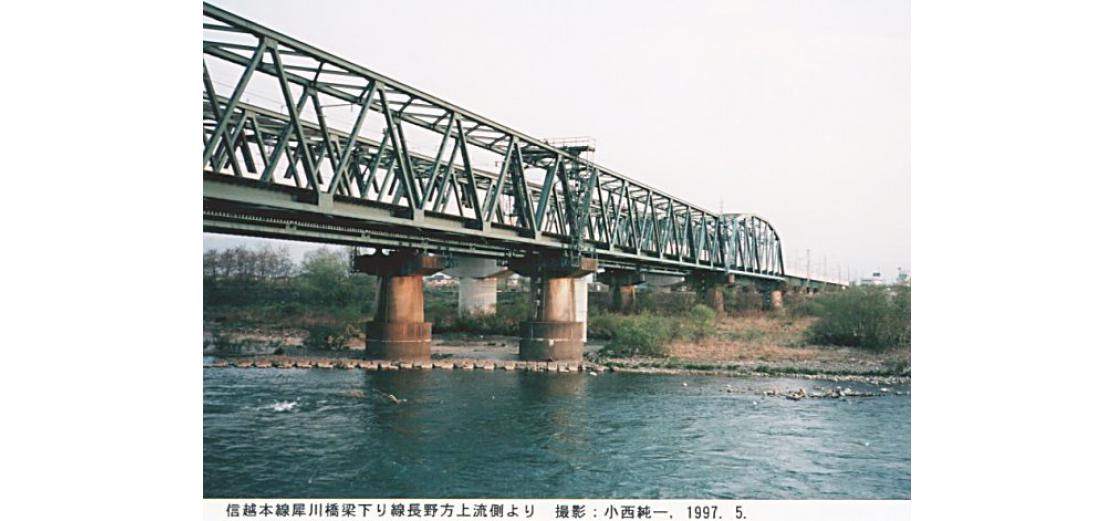

撮影:1997年    拡大

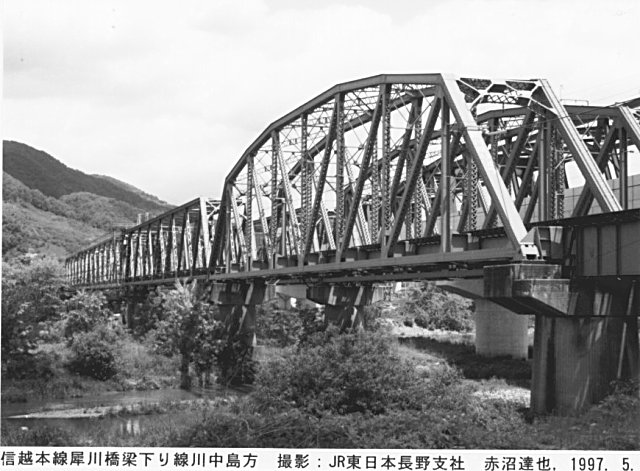

撮影:1997年    拡大
