• 名称

    黒鉄橋

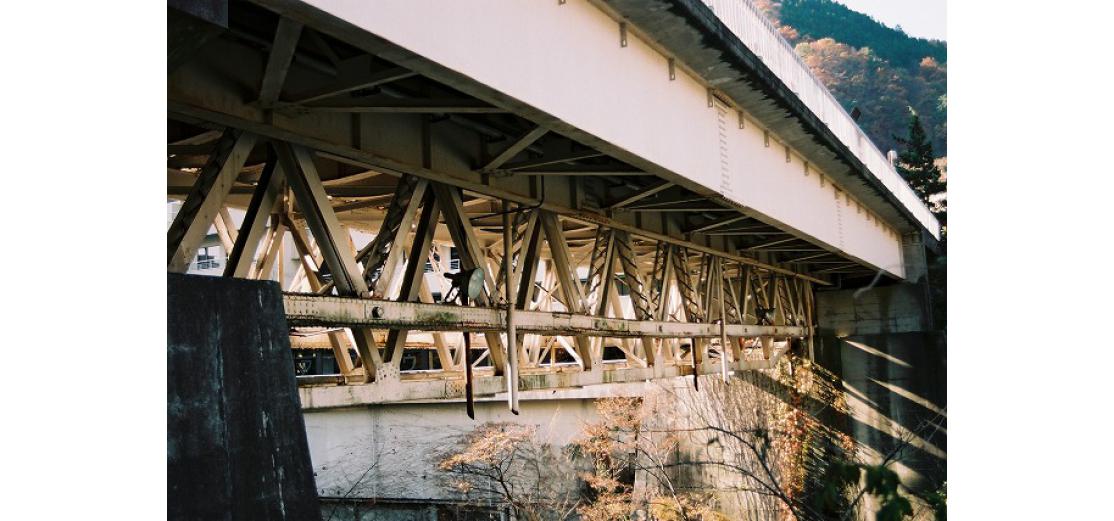

スライドショー
  • ふりがな

    くろがね

  • 地域

    栃木県

  • 現所在地

    栃木県日光市

  • 河川名

    鬼怒川

  • 現況

    一般道

  • 主橋梁形式

    トラス橋

  • 橋梁詳細形式

    上路ワーレントラス(ピン結合)

  • 材料

    錬鉄

  • 当初完成年

    1910

  • 橋長(m)



  • 最大支間長(m)

    33.528

  • 位置情報(北緯,東経)

    36.833579,139.719452

  • 記事

    1. (1)ポニーワーレントラスを上路トラスに改造したもの.

  • 参考文献

  • その他情報

    1. (1)下路鉄道トラスから,上路鉄道トラス(発電所建設資材運搬用),上路道路トラスという遍歴を持つ.
    2. (2)発電所建設資材運搬用として鬼怒川電力が架設した橋を道路橋に改装した.
    3. (3)改造時に1格間を延長して,下弦の格間数が10となっている.
    4. (4)横桁は上弦材の上に等間隔で載っている.
    5. (5)古いトラス橋に対する地元の愛着が,この様な工法を採用した動機になっている.
    6. (6)現在はこのトラスの内側にもう1組の新しい溶接トラスを架設して補強している.

  • 文化財等

    1. (1)日本の近代土木遺産-現存する重要な土木構造物2800選

  • 集覧URL

      http://library.jsce.or.jp/jscelib/committee/2003/bridge/T3-005.htm

  • 位置情報

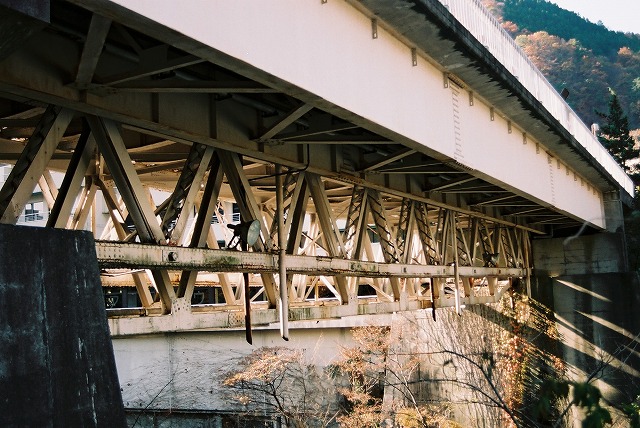

写真
撮影:2005年    拡大
